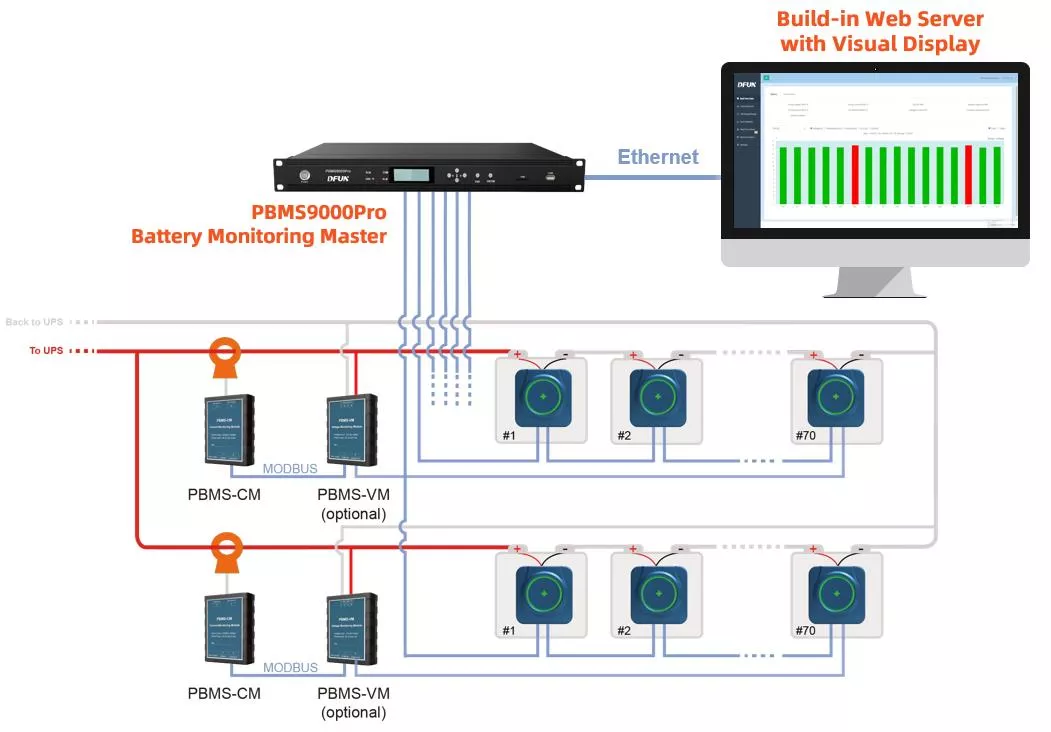

O PBMS9000Pro é um sistema robusto para gerenciamento de até 6 strings e até 420 baterias individuais, aplicável em subestações, plantas de energia e sistemas críticos de fornecimento. Ele integra monitoramento contínuo 24/7 com interface web embarcada e upload de dados via Ethernet, RS485 e protocolos industriais como SNMP, Modbus, MQTT e IEC61850.

A medição da tensão e corrente de cada string, juntamente com a tensão individual de cada bateria, ripple de corrente/tensão, impedância e temperatura, permite a detecção antecipada de falhas e anomalias. Isso aumenta a confiabilidade do sistema, otimiza a manutenção e prolonga a vida útil do banco de baterias.

O sistema oferece alarmes de forma local e remota, com LEDs em sensores e unidade principal, além de envio de mensagens via E-mail e SMS. Dessa forma, garante alta confiabilidade e agilidade na resposta a eventos críticos.

• Prevenção de falhas críticas: detecção de variações de tensão, corrente, ripple ou temperatura antes que causem danos ao sistema.
• Aumento da confiabilidade: assegura disponibilidade em aplicações críticas como subestações, telecom, UPS e sistemas de energia contínua.
• Redução de custos de manutenção: diminui visitas técnicas desnecessárias e evita substituição prematura de baterias.
• Vida útil prolongada: equalização automática e monitoramento completo evitam sobrecargas e descargas profundas.
• Gestão inteligente: integração com sistemas SCADA e protocolos de comunicação padrão do setor elétrico.

O sistema utiliza sensores dedicados para monitoramento individual das baterias e de strings.

O PBMS-CM é o módulo responsável pela medição da corrente de strings, utilizando sensores de efeito Hall para garantir precisão e confiabilidade.

Funções de Medição

• Mede a corrente de carga e descarga da string.
• Mede a corrente ripple da string
• Compatível com baterias de múltiplos polos, através de módulo flexível e sensor Hall

Acessórios

• Sensor Hall e cabo: faixa de medição de 0 a ±1000A com cabo de 2m.
• Cabo de comunicação: 5m com conector RJ45.

Modelos Disponíveis

• PBAT71-02: para baterias de 2V (chumbo-ácido) e 1,2V (Ni-Cd).
• PBAT71-12: para baterias de 12V (chumbo-ácido).

Funções de Monitoramento

• Tensão individual.
• Temperatura interna (polo negativo).
• Impedância (valor ôhmico).
• Cálculo individual de SOC e SOH.
• Monitoramento opcional de nível de líquido e vazamento de bateria

Balanceamento Automático

• Equalização automática das células, garantindo melhor desempenho do banco.

Sensor de Temperatura e Umidade Ambiente

• Interface dupla RJ45, cabeamento rápido, suporte a uso em cascata.
• Fixação por ímã.

Faixa de medição:

• Temperatura: -20°C ~ +60°C (±0,4°C), resolução 0,1°C.
• Umidade: 0 ~ 100%RH (±3%RH), resolução 0,1%RH.

Sensor de Hidrogênio (H₂)

• Classe de proteção: IP65.
• Faixa de medição: 0 ~ 1000ppm.

Sensor de Resistência de Isolamento CC

• o Faixa de medição: 1kΩ ~ 30MΩ.
• o Precisão de medição: 10% (100kΩ ~ 50kΩ).

Sensor de Corrente de Fuga CC

• Monitoramento da corrente de fuga em strings de baterias, prevenindo riscos de incêndio.

HMI Android de 10,1 polegadas

• Interface touch-screen para exibição e operação local.
• Suporte à leitura e configuração de todos os parâmetros do sistema.

Sensor de Medição de Tensão da String (PBMS-VM)

• Medição da tensão da string de baterias e da tensão ripple.
