Sistema de Monitoramento de Baterias – PBAT-GATE

Monitoramento de baterias inteligente

O PBAT-Gate é um sistema avançado de monitoramento para UPS e data centers, capaz de gerenciar até 480 baterias distribuídas em até 4 strings. Ele oferece monitoramento contínuo 24/7, interface web dedicada e upload de dados via Ethernet, RS485 e 4G.

O sistema realiza a medição em tempo real de tensão e corrente de strings, bem como a tensão individual, temperatura e impedância de cada bateria. Essas informações permitem a detecção antecipada de falhas, aumentando a vida útil das baterias e reduzindo custos de manutenção.

Além disso, o PBAT-Gate dispõe de alarmes no local (LEDs e relés) e alertas remotos via SMS, e-mail e interface web, proporcionando maior agilidade e confiabilidade no tratamento de falhas.


Por que o monitoramento inteligente é vantajoso?

Prevenção de falhas críticas: identifica anomalias de tensão, corrente, temperatura ou impedância antes que causem danos graves.
Maior confiabilidade: garante disponibilidade para aplicações críticas em datacenters e UPS.
Redução de custos operacionais: minimiza visitas técnicas e substituições desnecessárias.

Otimização da vida útil: equalização e monitoramento preciso evitam sobrecarga e desgaste prematuro.
Gestão inteligente: integração com protocolos de comunicação padrão (Modbus-TCP, SNMP, HTTP/JSON/XML).

Gerenciamento

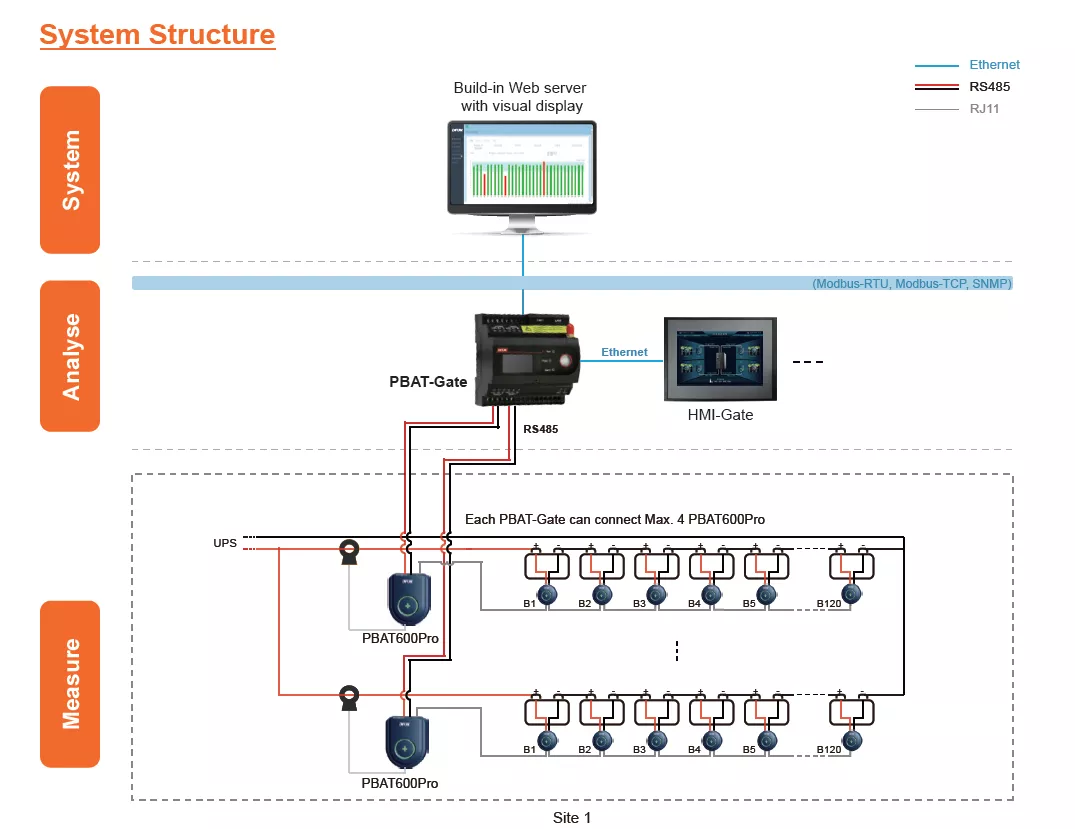

O PBAT-Gate é o nível de controle principal do sistema e oferece as seguintes funcionalidades:

Monitoramento Elétrico

Mede a tensão das strings e a corrente de carga/descarga.
Mede tensão, temperatura e impedância individuais das baterias.
Acompanha em tempo real o desempenho do sistema.

Cálculo de SOC e SOH

Calcula o estado de carga (SOC) e o estado de saúde (SOH) de cada bateria.

Balanceamento Automático

Equalização automática entre baterias, prolongando a vida útil do banco.

Detecção Automática de Endereço

Auto detecção do ID dos sensores de bateria, facilitando a instalação.

Alarmes de Setpoint

Configuração de limites superiores e inferiores para tensão, temperatura, SOC, SOH e corrente da string.

Coleta e Registro de Dados

Histórico de até 12 meses de dados com relatórios em PDF/CSV exportáveis.

Comunicação e Upload de Dados

Protocolos: Modbus-RTU, Modbus-TCP, SNMP, HTTP (API RESTful, JSON, XML).
Envio de alarmes via SMS/Email.
Upload remoto de dados por 4G.

Status do Banco de Baterias

Identificação automática de estados de operação:
• Equalização
• Descarga
• Carga flutuante
• Standby
• Condição anormal

Medição

O sistema utiliza sensores dedicados para monitoramento individual das baterias e de strings.

Strings

O PBAT-600Pro é o módulo responsável pela medição da corrente de strings, utilizando sensores de efeito Hall para garantir precisão e confiabilidade.

Funções de Medição

Mede a corrente de carga e descarga da string.
Mede a tensão da String
Auto-balanceamento e auto-detecção de módulos
Cálculo de SOC da bateria
Compatível com baterias de múltiplos polos, através de módulo flexível e sensor Hall.

Acessórios

Sensor Hall e cabo: faixa de medição de 0 a ±1000A com cabo de 2m.

Baterias

Os sensores da linha PBAT61 foram desenvolvidos para monitoramento individual das baterias, oferecendo alta precisão e confiabilidade.

Modelos Disponíveis

PBAT61-02: para baterias de 2V.
PBAT61-06: para baterias de 6V.
PBAT61-12: para baterias de 12V.

Funções de Monitoramento

Tensão individual da bateria.
Temperatura interna no polo negativo.
Impedância (valor ôhmico), permitindo avaliação do estado da bateria.

Balanceamento Automático

Equalização automática das células, garantindo uniformidade e prolongando a vida útil do banco.

Item	PBMS2000	PBAT-Gate + 61	PBMS9000 + 61	PBMS9000Pro + 71
Web Server	✔	✔	✔	✔
Tipo de baterias	VRLA – Chumbo-ácido	Chumbo-ácido Chumbo-carbono	Chumbo-ácido Chumbo-carbono Baterias multipolares	Chumbo-ácido Ni-Cad Baterias multipolares
Tensão da bateria	PBAT51: 02V / 10V PBAT61: 02V / 06V / 12V	PBAT51: 02V / 10V PBAT61: 02V / 06V / 12V	PBAT51: 02V / 10V PBAT61: 02V / 06V / 12V	PBAT71: 02V / 12V Chumbo-ácido 12V Ni-Cd
No. de Strings	Max 2 strings	Max 4 Strings	Max 6 Strings	Max 6 Strings
Máximo de baterias	120 pcs	480 pcs	420 pcs	420 pcs
Alimentação dos sensores	Alimentado pela bateria	Alimentado pela bateria	Alimentado pela bateria	Alimentado pelo barramento de comunicação
Nível IP	IP20	IP20	IP20	IP20
Anti-chamas	✔	✔	✔	✔
Parâmetros medidos	Tensão da célula Temperatura da célula(polo negativo) Impedância da célula SOC/SOH individual SOC de string Tensão de String Corrente de carga e descarga	Tensão da célula Temperatura da célula(polo negativo) Impedância da célula SOC/SOH individual SOC de string Tensão de String Corrente de carga e descarga Temperatura e umidade ambiente(para PBAT-Gate-2ZL)	Tensão da célula Temperatura da célula(polo negativo) Impedância da célula SOC/SOH individual SOC de string Tensão de String Corrente de carga e descarga Temperatura e umidade ambiente Resistência interna Ripple de tensão Ripple de corrente Resistência de isolamento	Tensão da célula Temperatura da célula(polo negativo) Impedância da célula SOC/SOH individual SOC de string Tensão de String Corrente de carga e descarga Temperatura e umidade ambiente Resistência interna Ripple de tensão Ripple de corrente Resistência de isolamento Corrente de vazamento de String Vazamento de bateria Nível de eletrolito
Protocolos de Uplink	Modbus TCP, RTU e SNMP	SNMP, Modbus TCP, HTTP (RESTful API, JSON, XML )	SNMP, Modbus TCP, Modbus RTU, IEC61850, MQTT (Formato JSON)	SNMP, Modbus TCP, Modbus RTU, IEC61850, MQTT (Formato JSON )
Portas de Uplink	1x Ethernet 1x RS485	2x Ethernet 1x 4G	2x Ethernet 1x 4G 1x RS485	2x Ethernet 1x 4G 1x RS485
Protocolos de Dowlink	MODBUS RTU	MODBUS RTU	MODBUS RTU	MODBUS RTU
Memória	–	512MB Flash, 8G TF memory card (only for PBAT-GATE-ZZL)	512MB Flash, 512MB 4G + 8G TF memory card	512MB DDR3, eMMC 4G + 8G TF memory card
Portas DI/DO	–	4 DI, 1 DO, 2 AI (para PBAT-GATE-2ZL)	6 DI, 6 DO	6 DI, 6 DO
Auto-detecção	✔	✔	✔	✔
Auto-balanceamento	✔	✔	✔	✔
Alimentação	24VDC ou 48VDC Faixa: 20V – 60VDC	24VDC (18-36VDC)	85-264VAC 120-370VDC	V1: 18-72 VDC V2: 85-264 VAC, 120-370VDC
