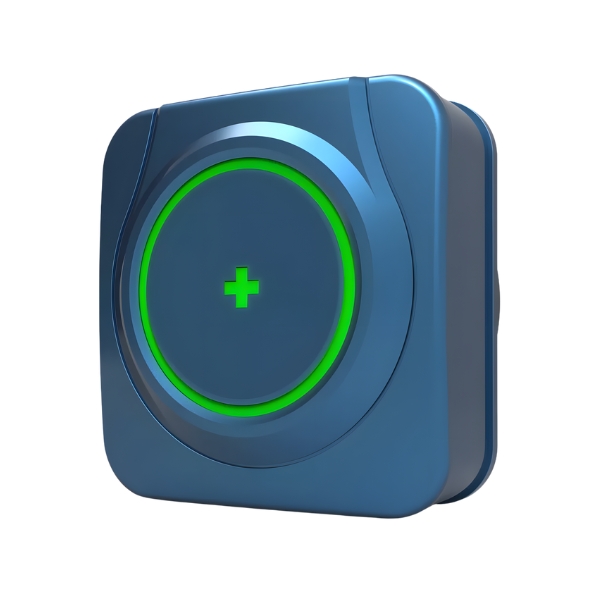

PBAT71-12 – Sensor Medição Individual para PBMS9000Pro – Bateria 12V
DFUN Tech
Sensor para medição individual de baterias, com opção para monitoramento de células de 2 ou 12 Vcc.
O modelo para células de 12 Vcc, PBAT71-12, tem faixa de medição 5..18 Vcc.
Sensores neste nível fazem medição de tensão, resistência interna e temperatura interna, bem como cálculo de SOC e SOH.

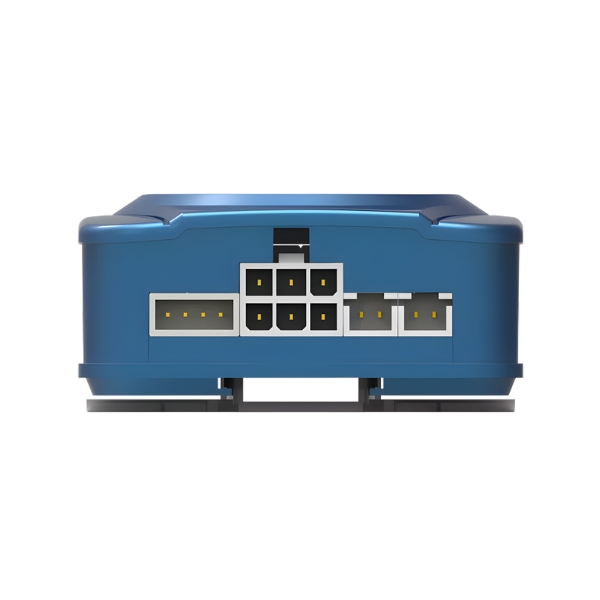

Possui interface RJ-11, por onde executa protocolo próprio de comunicação entre sensores, DL-BUS.
Descrição Geral
Integrado tanto pelo sistema de monitoramento web, via webserver, quanto por dispositivos de hardware, o Sistema de Monitoramento de Bateria PBMS9000Pro fornece uma visão em tempo real 24/7/365 da integridade da bateria e análise de dados por relatórios e gráficos. É formado pelos sensores individuais de bateria, um conectado a cada célula monitorada, bem como pelo sensor de string, que opera conjuntamente com sensor Hall de corrente, todos estes conectados ao dispositivo Gateway mestre da rede. O alarme em tempo real permite que você responda rapidamente à problemas ocorrentes na bateria e evite assim danos maiores no seu sistema.
- Monitoramento online 24/7 e notificação de alarmes remotos
- Adequado para aplicações UPS e Data Center
- Design anti-interferência, suporte para conexão com UPS de alta frequência
- Servidor Web integrado com tela visual
- Detecção automática para o endereço de ID do sensor de bateria
- Protocolo de comunicação múltipla (MODBUS-TCP, SNMP)
- De acordo com IEEE 1188-2005.
Especificações Técnicas
| PBAT71-02 | PBAT71-12 | |
| Código | 112012000030 | 112012000029 |
| Tensão Nominal | Bateria 2 Vcc /1.2Vcc | Bateria 12Vcc |
| Faixa de Tensão | 0.5~3Vcc（±0.2%） | 5~18Vcc（±0.2%） |
| Temperatura Interna | -20℃~ 85℃ (±1.0℃) | -20℃~ 85℃ (±1.0℃) |
| Impedância | Faixa: 0.1mΩ-50mΩ | Faixa: 0.1mΩ-50mΩ |
