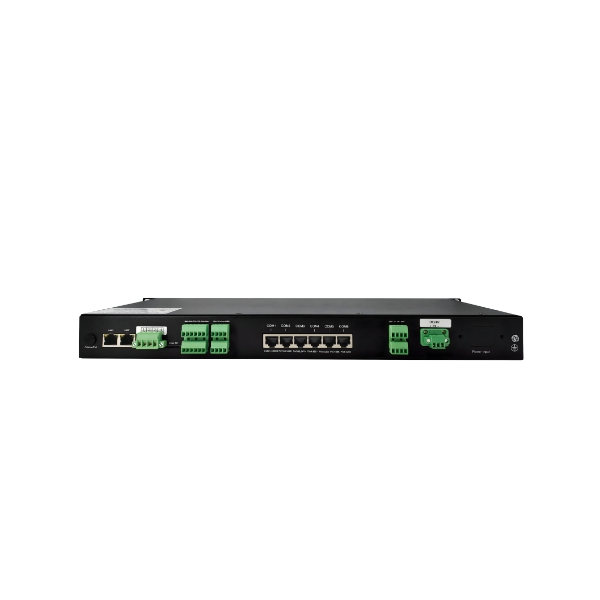

PBMS9000Pro – Controlador de monitoramento de bateria
DFUN Tech
PBMS9000Pro – Gateway controlador para monitoramento de baterias, monitora até 6 strings e 420 baterias. Compatível com baterias Chumbo-ácido, Ni-Cad e baterias multipolos.
Possui redundância de alimentação. Possui memória interna de 512 MB. Alarmes configuráveis. Conta com display LCD, 2 portas Ethernet, 1 portas RS-485 e 12 portas IO digitais.
Webserver integrado, memória para dados históricos, backup via USB. Suporta Modbus TCP, SNMP, MQTT e IEC61850.
Descrição Geral
Integrado tanto pelo sistema de monitoramento web, via webserver, quanto por dispositivos de hardware, o Sistema de Monitoramento de Bateria PBMS9000Pro fornece uma visão em tempo real 24/7/365 da integridade da bateria e análise de dados por relatórios e gráficos, ideal para aplicação em sistemas mais robustos como subestações.
O sistema conta com possibilidade de proteção para ambientes críticos, monitoramento de nível de bateria e vazamento.
É formado pelos sensores individuais de bateria, um conectado a cada célula monitorada, bem como pelo sensor de string, que opera conjuntamente com sensor Hall de corrente, todos estes conectados ao dispositivo Gateway mestre da rede. O alarme em tempo real permite que você responda rapidamente à problemas ocorrentes na bateria e evite assim danos maiores no seu sistema.
- Monitoramento online 24/7 e notificação de alarmes remotos
- Monitore a tensão, a corrente, a impedância, a resistência de isolamento, a corrente e a tensão de ondulação da bateria, SOC, SOH, etc.
- Adequado para aplicações UPS e Data Center
- Mede baterias de chumbo-ácido ou multipolares
- Design anti-interferência, suporte para conexão com UPS de alta frequência
- Servidor Web integrado com tela visual
- Detecção automática para o endereço de ID do sensor de bateria
- Comunicação em anel, qualquer falha na comunicação não afetará a comunicação dos outros sensores
- Fonte dupla para evitar o desligamento de energia
- Protocolo de comunicação múltipla (MODBUS-TCP, SNMP,MQTT)
- De acordo com IEEE 1188-2005.
Especificações Técnicas
| Processamento e Memória | |
| Processador | CPU ARM Cortex A7 528MHz |
| Memória Interna | 512MB Flash, 4GB EMMC + 8GB cartão TF |
| Interfaces e Comunicação | |
| Portas Ethernet | 2 portas Ethernet (10/100M) executando Modbus TCP, SNMP e IEC61850 |
| Porta RS485 | 1 porta RS485 Modbus RTU, baudrate 9600, 19200 ou 38400bps (opcional) |
| Protocolos Suportados | Modbus TCP, SNMP, MQTT, IEC61850 |
| Taxa de Comunicação | Configurável de 1200bps até 115200bps |
| Ambiente Operacional | |
| Temperatura de Operação | -15°C a 55°C |
| Temperatura de Armazenamento | -40°C a 70°C |
| Umidade de Operação | 5% a 95% sem condensação |
| Alimentação | |
| Fonte de Alimentação | 2 x AC 220V, faixa: 85 ~ 264VCA ou 31-120 VCC |
| Identificação | |
| Código do Produto | 112012000048 |
