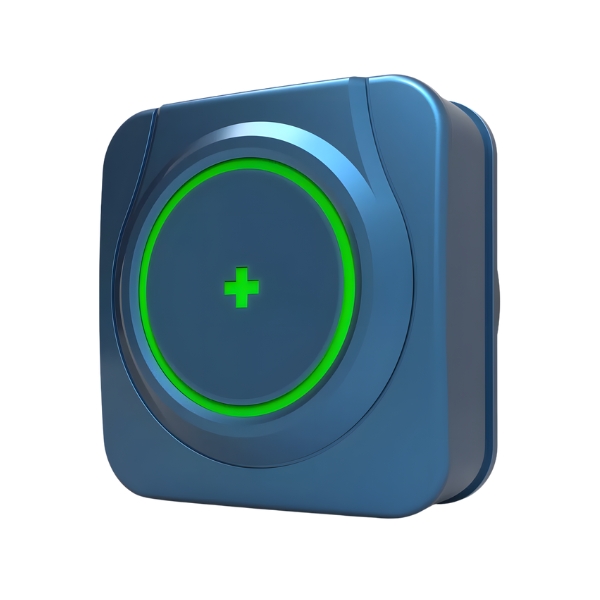

PBAT71-02 – Sensor Medição Individual para PBMS9000Pro – Bateria 2V/1.2V
DFUN Tech
Sensor para medição individual de baterias, com opção para monitoramento de células de 2 ou 12 Vcc. O PBAT71-02, variação para células de bateria de 2Vcc, a faixa de medição é 0.5..3 Vcc.

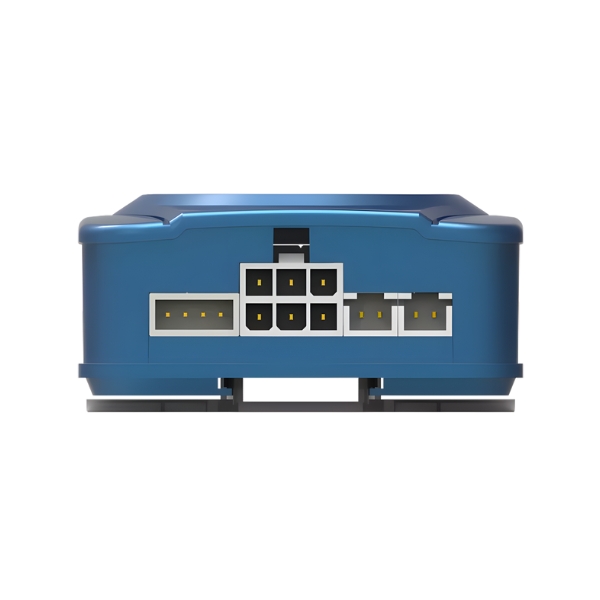

Sensores neste nível fazem medição de tensão, resistência interna e temperatura interna, bem como cálculo de SOC e SOH. Possui interface RJ-11, por onde executa protocolo próprio de comunicação entre sensores, DL-BUS.
Descrição Geral
Integrado tanto pelo sistema de monitoramento web, via webserver, quanto por dispositivos de hardware, o Sistema de Monitoramento de Bateria PBMS9000Pro fornece uma visão em tempo real 24/7/365 da integridade da bateria e análise de dados por relatórios e gráficos.
É formado pelos sensores individuais de bateria, um conectado a cada célula monitorada, bem como pelo sensor de string, que opera conjuntamente com sensor Hall de corrente, todos estes conectados ao dispositivo Gateway mestre da rede.
O alarme em tempo real permite que você responda rapidamente à problemas ocorrentes na bateria e evite assim danos maiores no seu sistema.
- Monitoramento online 24/7 e notificação de alarmes remotos
- Adequado para aplicações UPS e Data Center
- Design anti-interferência, suporte para conexão com UPS de alta frequência
- Servidor Web integrado com tela visual
- Detecção automática para o endereço de ID do sensor de bateria
- Protocolo de comunicação múltipla (MODBUS-TCP, SNMP)
- De acordo com IEEE 1188-2005.
Especificações Técnicas
| Aplicação | |
| Modelos | PBAT71-02 para células de 2Vcc de chumbo-ácido ou 1.2Vcc para baterias Ni-Cd PBAT71-12 para células de 12Vcc de chumbo-ácido |
| Monitoramento | Parâmetros individuais: tensão, temperatura interna e impedância |
| Recursos Adicionais | Monitoramento de nível de líquido e vazamento (opcional) Função de auto-balanceamento |
| Indicadores | Status de operação normal e de alarme por LED verde e vermelho na superfície frontal |
| Identificação | |
| Modelo PBAT71-02 | Código: 112012000030 |
| Modelo PBAT71-12 | Código: 112012000029 |
| Especificações Elétricas | |
| Tensão Nominal PBAT71-02 | Bateria 2Vcc / 1.2Vcc |
| Tensão Nominal PBAT71-12 | Bateria 12Vcc |
| Faixa de Tensão PBAT71-02 | 0.5 ~ 3Vcc (±0.2%) |
| Faixa de Tensão PBAT71-12 | 5 ~ 18Vcc (±0.2%) |
| Temperatura Interna | -20℃ ~ 85℃ (±1.0℃) |
| Impedância | Faixa: 0.1mΩ ~ 50mΩ |
