O UMG 96RM-P tem até 4 entradas digitais e até 6 saídas digitais. O dispositivo tem 256 MB e mede até a 40ª corrente harmônica.
Medidor de energia UMG 96RM-P
Medidor de energia multifuncional com Profibus
Principais Características
Gerenciamento de energia
Dados abrangentes de medição de energia, alta precisão: 0,5S de energia ativa
Visor
Operação simples com 2 teclas / luz de fundo LED
Comunicação
RS485, USB, conector D-Sub-9 (Profibus)
O medidor multifuncional UMG 96RM foi projetado principalmente para uso em sistemas de distribuição de baixa e média tensão. O dispositivo mede correntes harmônicas até a 40ª harmônica e possui componentes de campo rotativo. O dispositivo possui até quatro entradas digitais e seis saídas digitais. O armazenamento de dados de medição é de 256 MB.
VISÃO GERAL DA SÉRIE UMG 96RM
Principais características
Memória
Muitos dispositivos de medição UMG têm sua própria memória com intervalos de registro típicos de até 2 anos. O registro é livremente configurável. Uma memória de 128 MB pode armazenar cerca de 5.000.000 de valores de memória, uma memória de 256 MB pode armazenar cerca de 10.000.000 de valores de memória.
Tarifas
Os dispositivos de medição UMG oferecem uma ampla seleção de tarifas para o registro confiável e preciso dos valores de trabalho para consumidores individuais; até 14, dependendo do tipo de dispositivo. É claro que é feita uma distinção entre energia ativa (consumo, fornecimento e sem parada de marcha reversa) e energia reativa (indutiva, capacitiva e sem parada de marcha reversa). Isso significa que tarifas altas e baixas podem ser registradas separadamente, por exemplo.
Harmônicos
As correntes harmônicas são causadas por equipamentos com características não lineares, como transformadores operados em saturação, lâmpadas economizadoras de energia, conversores de frequência e eletrônica de potência. Elas sobrecarregam a rede com correntes adicionais e podem afetar ou até mesmo destruir equipamentos. Essas distorções na rede podem ser detectadas e documentadas usando analisadores de qualidade de energia.
Entrada/saída de pulso
As entradas de pulso podem ser usadas para registrar os valores de medidores de água e gás com dispositivos de medição UMG, por exemplo. Os pulsos de trabalho podem ser transmitidos a um sistema de controle, por exemplo, BMS, PLC, sistemas SCADA, por meio de saídas de pulso como transmissores de valores medidos.
Precisão de medição
A alta precisão de medição é baseada na alta taxa de amostragem e na excelente estabilidade a longo prazo. Quando usado conforme o previsto (temperatura ambiente!), a precisão de medição ainda é maior do que a dos medidores convencionais em condições de entrega, mesmo após muitos anos. Dispositivos com certificação Classe A estão disponíveis para tarefas de medição particularmente exigentes.
Áreas de aplicação
- Medição, monitoramento e controle de características elétricas em sistemas de distribuição de energia.
- Registro de perfis de carga para sistemas de gerenciamento de energia (por exemplo, ISO 50001)
- Registro do consumo de energia para análise de centro de custos
- Transdutor para sistema de gerenciamento de edifícios ou PLC (Modbus)

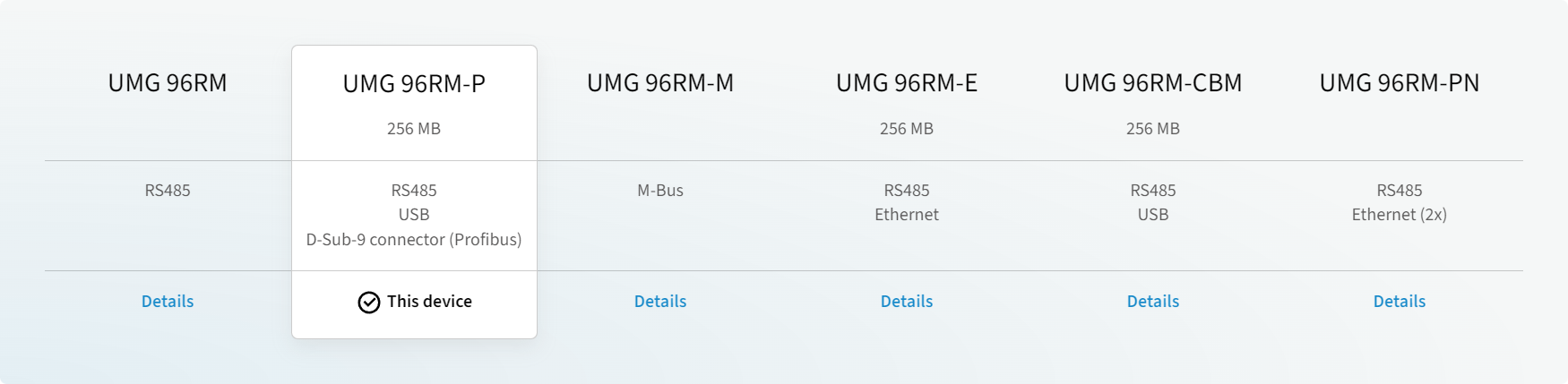

Versões UMG 96RM
UMG 96RM – Medidor de Energia para painel com RS485
Medidor de energia multifuncional para painel, RS 485
UMG 96RM-M – Medidor de Energia para painel com M-Bus
Medidor de energia multifuncional para painel, M-Bus
UMG 96RM-P – Medidor de Energia para painel com Profibus e RS485
Medidor de energia multifuncional para painel, Mem. 256MB, Profibus, RS485
UMG 96RM-PN – Medidor de Energia para painel com Profinet, Ethernet e RS485, RCM
Medidor de energia multifuncional para painel, RS485, Profinet, Ethernet, Monitoramento RCM
UMG 96RM-CBM – Medidor de Energia para painel com RS485 e USB
Medidor de energia multifuncional para painel, Mem. 256MB, RS485, USB
UMG 96RM-E – Medidor de Energia para painel com Ethernet, RS485 e RCM
Medidor de energia multifuncional para painel, RS485, Ethernet, Monitoramento RCM
