UMG 96RM – Medidor de Energia para painel com RS485

Analisador de energia multifuncional

O analisador de energia UMG 96RM é um poderoso dispositivo de medição universal para uso em sistemas de distribuição de baixa e média tensão.

Principais Características

Gerenciamento de energia

Dados abrangentes de medição de energia, alta precisão: 0,5S de energia ativa

Visor

Operação simples com 2 teclas / luz de fundo LED

Comunicação

Interface RS485

O medidor multifuncional UMG 96RM foi projetado principalmente para uso em sistemas de distribuição de baixa e média tensão. O dispositivo mede correntes harmônicas até a 40ª harmônica e possui componentes de campo rotativo. O dispositivo possui apenas 2 saídas digitais. Não possui entradas digitais nem armazenamento de dados de medição.

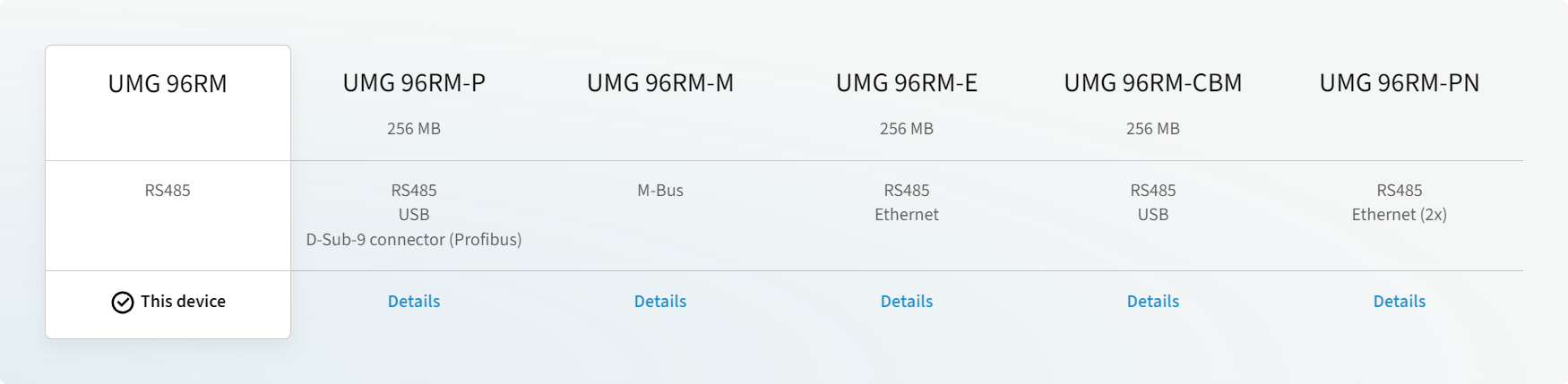

VISÃO GERAL DA SÉRIE UMG 96RM

Principais características do UMG 96RM

Tarifas

Os dispositivos de medição UMG oferecem uma ampla seleção de tarifas para o registro confiável e preciso dos valores de trabalho para consumidores individuais; até 14, dependendo do tipo de dispositivo. É claro que é feita uma distinção entre energia ativa (consumo, fornecimento e sem parada de marcha reversa) e energia reativa (indutiva, capacitiva e sem parada de marcha reversa). Isso significa que tarifas altas e baixas podem ser registradas separadamente, por exemplo.

Harmônicas

As correntes harmônicas são causadas por equipamentos com características não lineares, como transformadores operados em saturação, lâmpadas economizadoras de energia, conversores de frequência e eletrônicos de potência. Elas sobrecarregam a rede com correntes adicionais e podem afetar ou até mesmo destruir equipamentos. Essas distorções na rede podem ser detectadas e documentadas usando analisadores de qualidade de energia.

Precisão de medição

A alta precisão de medição é baseada na alta taxa de amostragem e na excelente estabilidade a longo prazo. Quando usado conforme o previsto (temperatura ambiente!), a precisão de medição ainda é maior do que a dos medidores convencionais em condições de entrega, mesmo após muitos anos. Dispositivos com certificação Classe A estão disponíveis para tarefas de medição particularmente exigentes.

Entrada/saída de pulso

As entradas de pulso podem ser usadas para registrar os valores de medidores de água e gás com dispositivos de medição UMG, por exemplo. Os pulsos de trabalho podem ser transmitidos a um sistema de controle, por exemplo, BMS, PLC, sistemas SCADA, por meio de saídas de pulso como transmissores de valores medidos.

Áreas de aplicação do UMG 96RM

Medição, monitoramento e controle de características elétricas em sistemas de distribuição de energia.
Registro de perfis de carga para sistemas de gerenciamento de energia (por exemplo, ISO 50001)
Registro do consumo de energia para análise de centro de custos
Transdutor para sistema de gerenciamento de edifícios ou PLC (Modbus)
