Máxima segurança para sistemas e pessoal, proteção contra incêndios melhorada

Uso opcional de canais de corrente, mesmo para medir corrente operacional

Expansão modular graças a uma tira conversora ativa.

A poderosa monitorização de corrente residual (RCM) deteta correntes residuais na fase inicial, antes que estas provoquem falhas no sistema ou mesmo incêndios. Já está integrada em determinados dispositivos de medição UMG. Os transformadores de corrente de medição RCM necessários podem mesmo ser adaptados, se necessário. A monitorização RCM contínua aumenta significativamente a segurança e a disponibilidade do sistema. Em determinadas aplicações, tais como centros de dados, a monitorização de corrente residual é obrigatória devido aos elevados requisitos de disponibilidade.

As correntes harmônicas são causadas por equipamentos com características não lineares, como transformadores operados em saturação, lâmpadas economizadoras de energia, conversores de frequência e eletrônicos de potência. Elas sobrecarregam a rede com correntes adicionais e podem afetar ou até mesmo destruir equipamentos. Essas distorções da rede podem ser detectadas e documentadas usando analisadores de qualidade de energia.

Muitos dispositivos de medição UMG possuem uma interface RS-485 com protocolo Modbus RTU, o que permite uma rede extremamente econômica. Ela é caracterizada por uma estrutura de topologia simples e insensibilidade à interferência EMC.
A comunicação entre o transmissor e o receptor é feita por meio de um cabo blindado de par trançado.

O sistema de gerenciamento de alarmes GridVis® monitora todos os parâmetros de medição obtidos pelos dispositivos de medição UMG. Inclui gerenciamento de escalonamento, função de registro e gerenciamento de usuários para notificações individuais por e-mail, janela pop-up no monitor, etc. Além de monitorar valores RMS, interrupções de curta duração e transientes, bem como a comunicação com os dispositivos de medição também podem ser monitorados.

GridVis® é um software abrangente e escalável para configurar um sistema de monitoramento de energia e para monitorar a qualidade da energia. É utilizado para programar e configurar muitos dispositivos de medição UMG, bem como para ler, processar e analisar dados de medição. As aplicações típicas são fornecimento de energia, instalações industriais, gestão de instalações, etc.

Embora a análise da qualidade da energia e a gestão da energia desempenhem um papel importante na alimentação principal, as correntes individuais tendem a ser registadas em painéis de subdistribuição. O dispositivo de medição de energia e corrente residual UMG 20CM possui 20 canais de corrente para esse fim, ou seja, conexões para transformadores de corrente.

Isso permite que correntes operacionais de até 600 A e correntes residuais de 10 mA a 1000 mA sejam registradas.

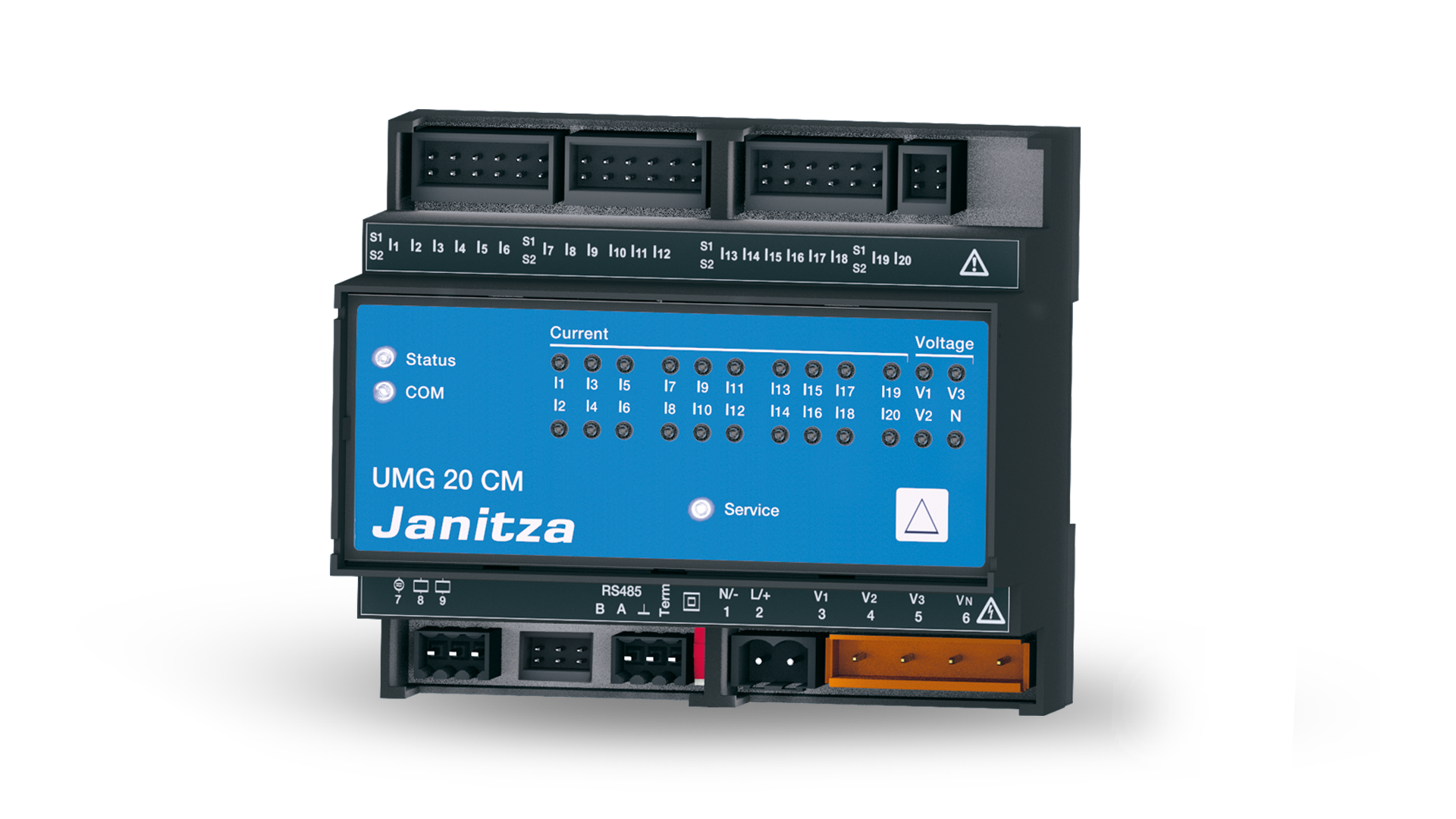

UMG 20CM – Medidor de Energia para trilho DIN com RCM

Medidor de energia multifuncional para trilho DIN, Mem. 768kB, RS485
