GridVis® - Aplicação no centro de dados - Gestão e Qualidade de Energia

Aplicação no centro de dados

O software de monitoramento de energia para centros de dados tem uma ampla gama de tarefas e não se restringe apenas à eficiência energética e à medição de energia. A alta disponibilidade é de extrema importância nos centros de dados, pois cada falha custa muito dinheiro. A alta disponibilidade depende de um fornecimento de energia confiável e de um nível de compatibilidade da rede que deve ser mantido. Os níveis de utilização e os valores extremos de muitos parâmetros devem ser monitorados continuamente para manter uma alta disponibilidade consistente.

O software de monitoramento da rede elétrica GridVis® fornece ferramentas para todas as tarefas básicas essenciais e oferece suporte às operações com funções personalizadas que ficam ativas durante as operações comerciais. As soluções de sistema da Janitza são certificadas de acordo com a norma DIN EN ISO 50001 e atendem a todos os requisitos da norma DIN EN 50600-2-2/4-2 para garantir a eficiência energética e a distribuição de energia.

Eficiência energética

Indicadores-chave de desempenho importantes, como PUE (Power Usage Effectiveness) ou CER (Cooling Efficiency Ratio), podem ser facilmente avaliados por meio de todos os caminhos de fornecimento de energia ou calor. As representações de energia somada, como EDC (Energy Consumption Datacenter) ou EIT (Energy Consumption IT), não são um problema para o GridVis® e podem ser facilmente visualizadas com objetos preparados.

Painéis de eficiência energética

Com o software de monitoramento de rede elétrica GridVis®, certificado de acordo com a ISO 50001/50006, você pode avaliar seu PUE, bem como outros indicadores-chave de desempenho, como EnPIs (Energy Performance Indicator).

Crie indicadores de desempenho individuais
Calcule e visualize diretamente no software
Mostre mudanças nos indicadores-chave de desempenho usando o sistema de tendências e avaliação
Monitoramento da eficiência energética

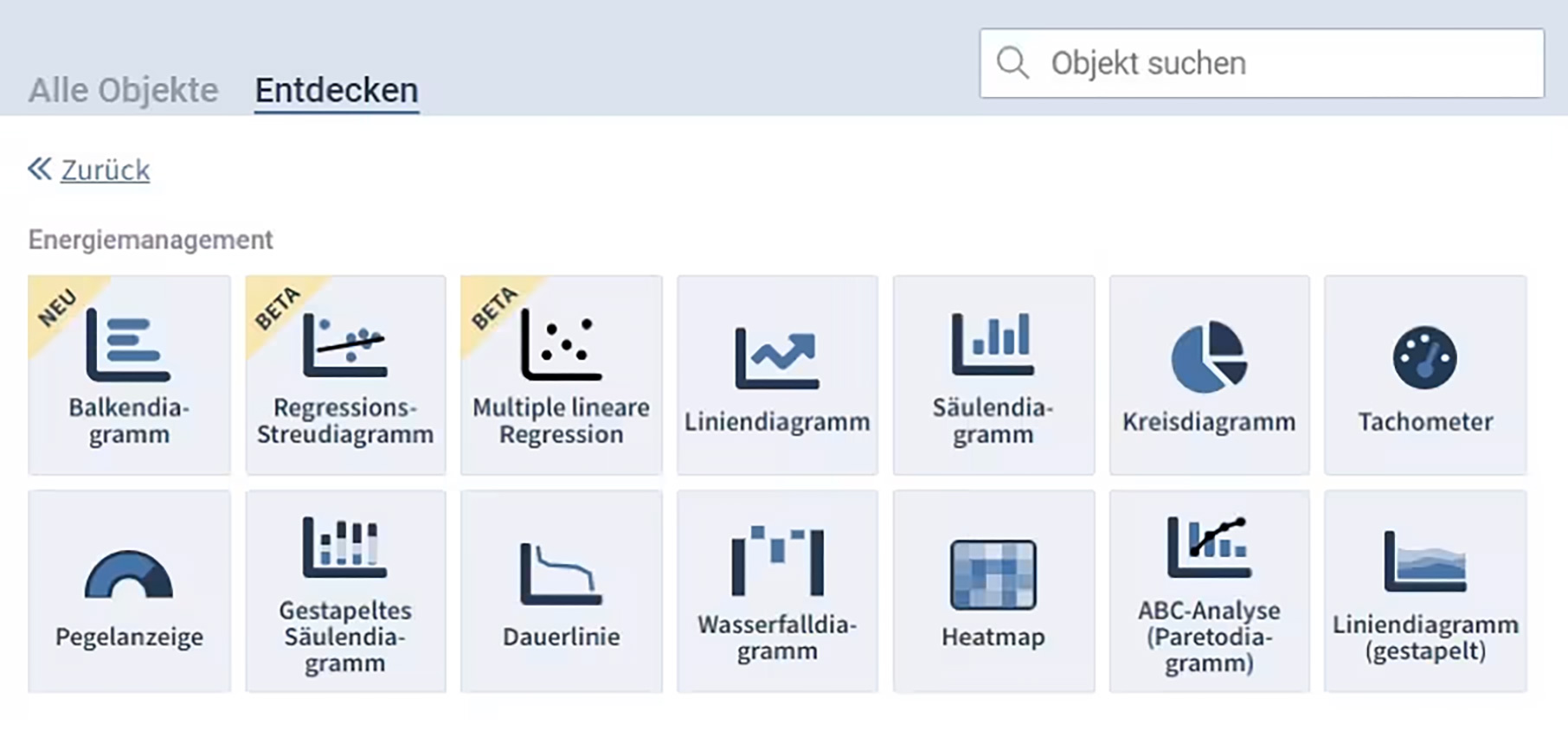

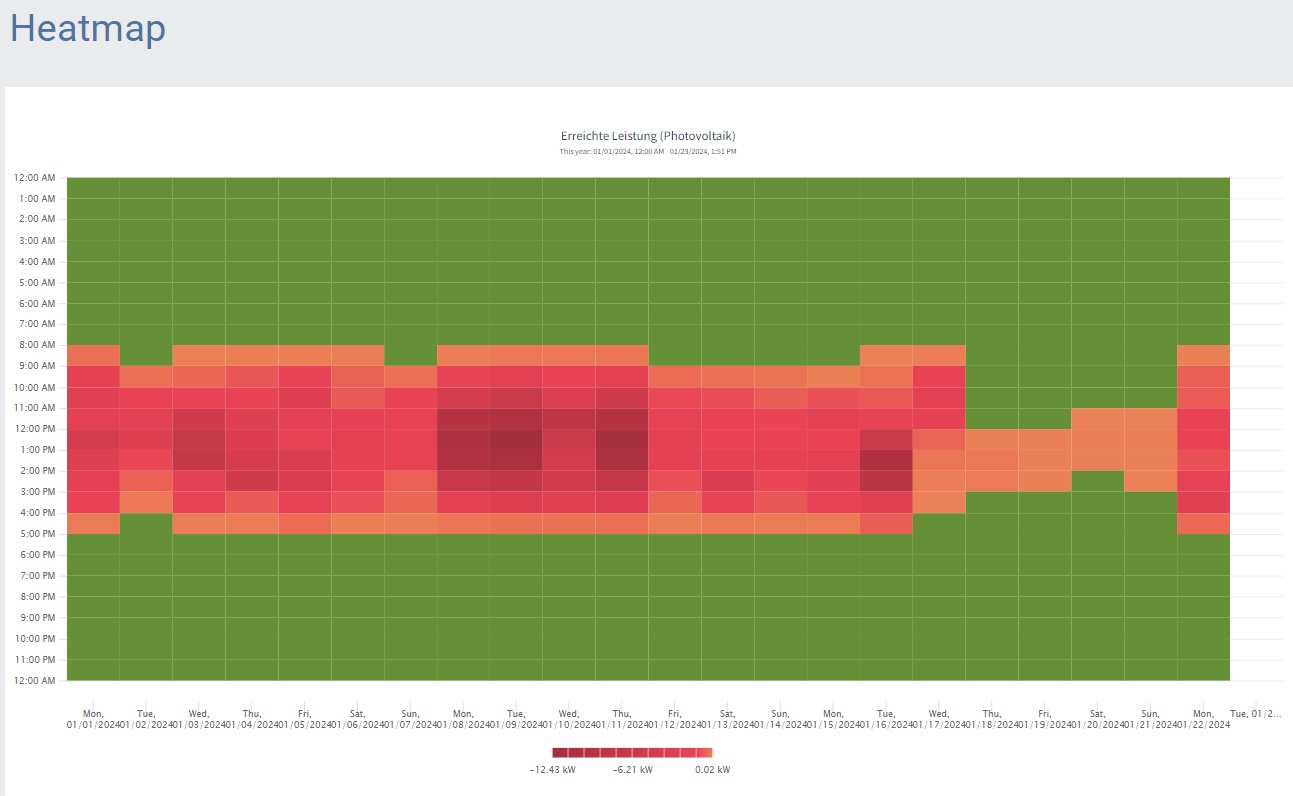

Objetos de análise de eficiência energética

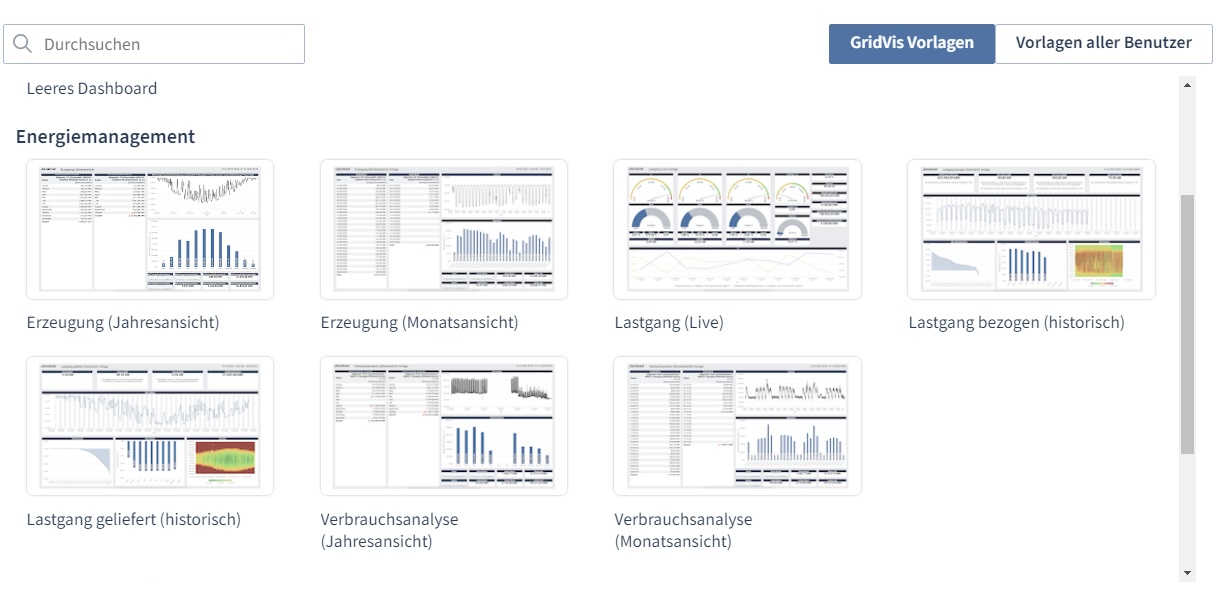

Para que você sempre tenha os valores medidos à mão, o GridVis® oferece uma variedade de objetos de visualização para uma análise fácil de usar. Os objetos podem ser armazenados em painéis individuais ou em relatórios.

Visão geral do editor de painéis e relatórios:

Grande variedade de objetos para visualizar KPIs e valores medidos
Exibição de valores históricos e dados em tempo real
Períodos de tempo selecionáveis livremente
Modo de apresentação para exibição contínua dos dados mais importantes

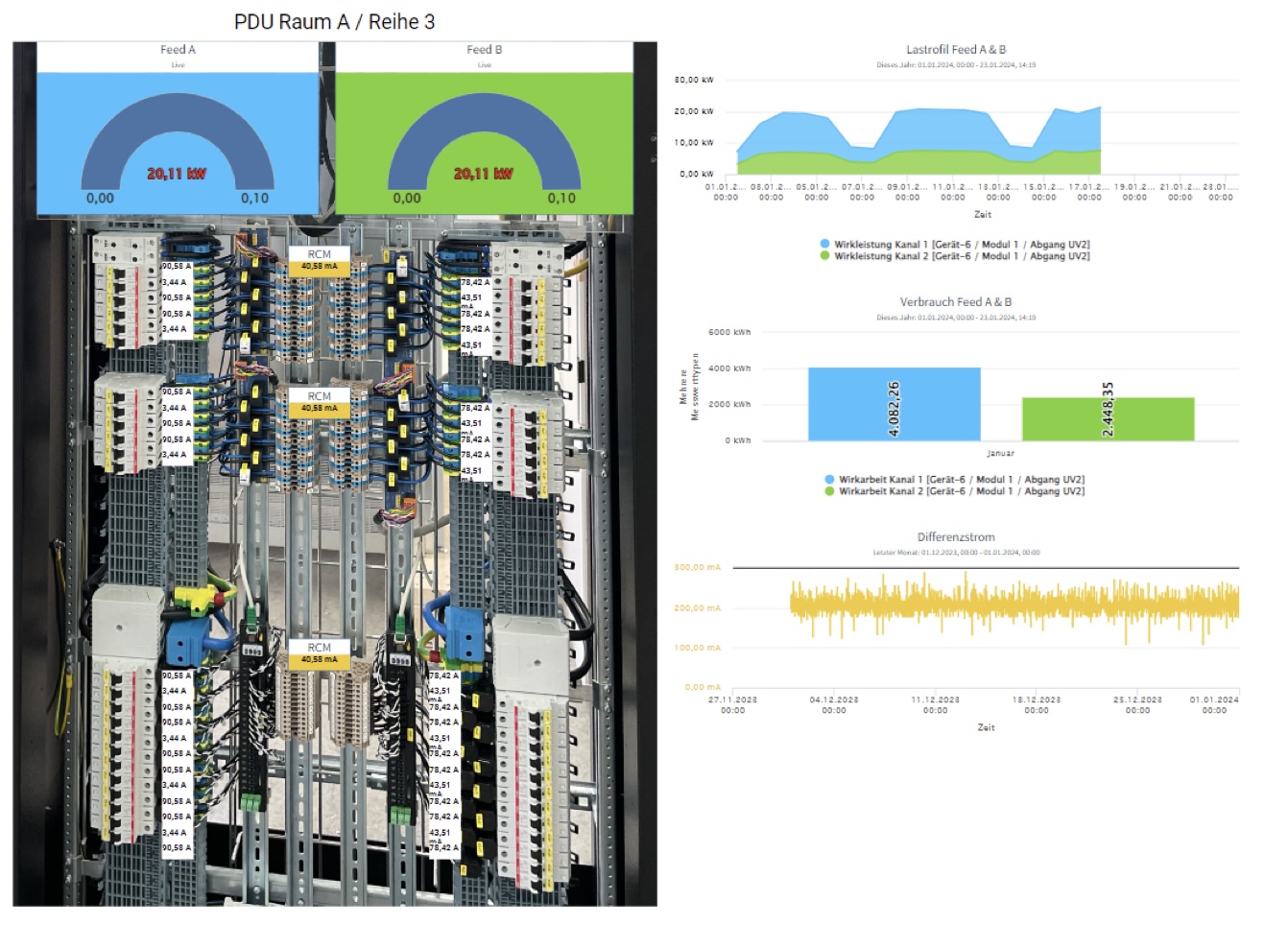

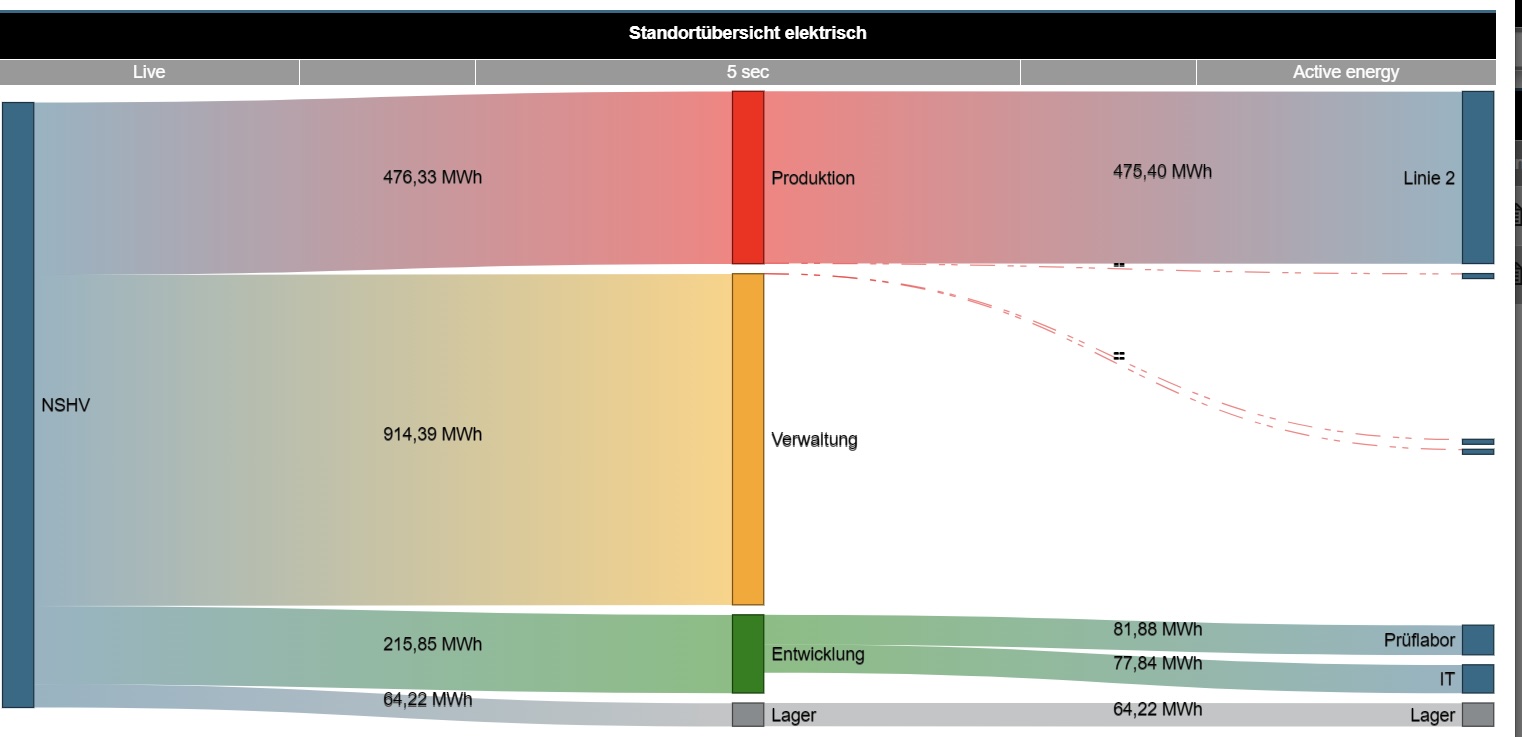

Páginas de topologia individuais

Páginas de resumo com valores medidos em tempo real e indicadores de alarme são extremamente úteis para que as operações possam tirar conclusões, como em situações críticas, o mais rápido possível. Nesse caso, o data center pode ser visualizado de forma granular de qualquer maneira, desde os suprimentos primários até os circuitos finais.

Monitoramento da alta disponibilidade elétrica

O reconhecimento oportuno de eventos de tensão significa que as fraquezas podem ser detectadas e as paradas não programadas podem ser evitadas. A qualidade da energia deve ser monitorada de acordo com especificações normativas, como EN 50160, EN 61000-2-4, IEEE 519 e ITIC (CBEMA). A combinação dos analisadores de rede Janitza e GridVis® fornece relatórios de qualidade de energia preparados e ferramentas especiais para avaliar a alta disponibilidade elétrica.

Disponibilidade elétrica

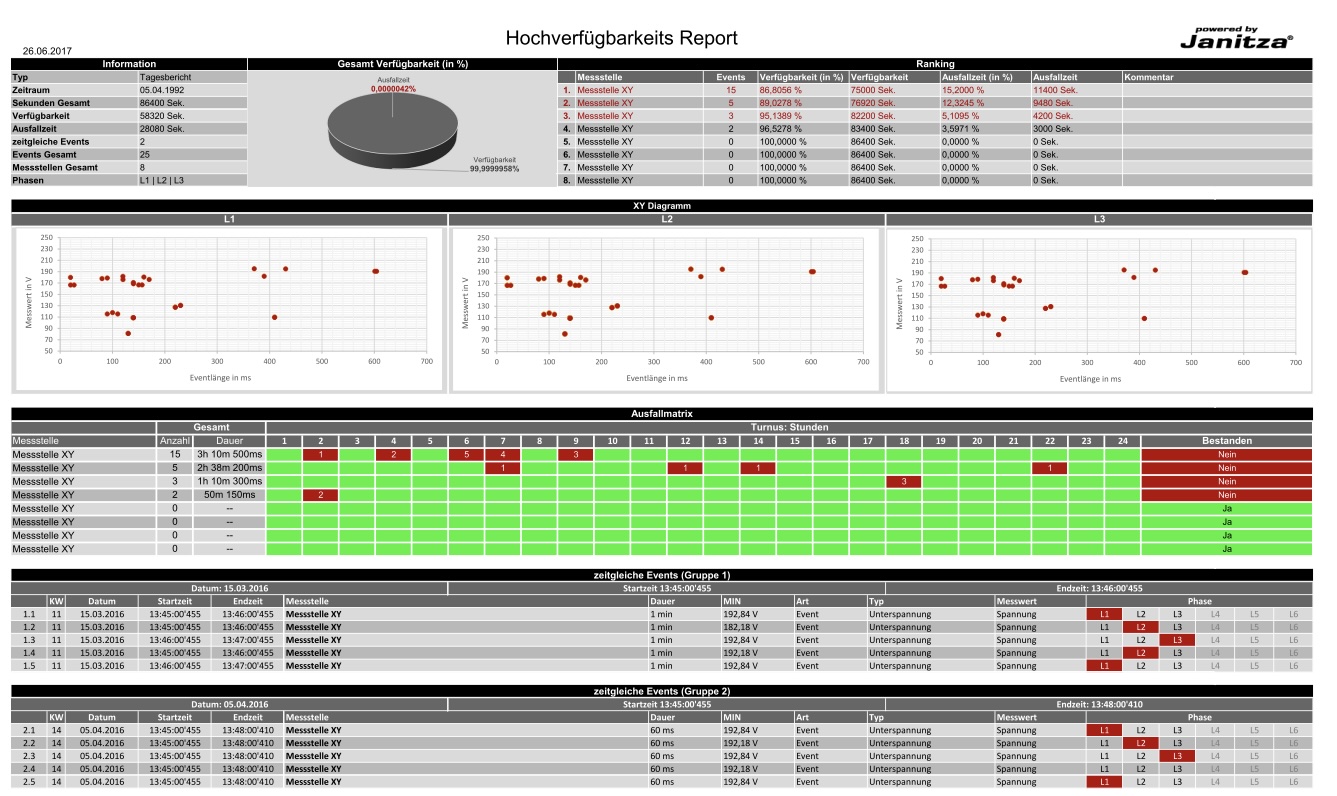

Com o GridVis®, é possível monitorar e avaliar a alta disponibilidade elétrica. O relatório de alta disponibilidade permite resumir muitos pontos de medição em um único relatório. É ideal para fontes de alimentação complexas com vários caminhos de redundância.

O relatório de alta disponibilidade em resumo:

Avaliação de todos os nós críticos em um único relatório

Mostra claramente em que ponto do sistema de alimentação de energia ocorreu uma falha
Disponibilidade de tensão com tempos de inatividade absolutos e valores percentuais
Cálculo do tempo médio entre falhas (MTBF)
Avaliação das causas e impactos por meio de uma disposição simultânea dos eventos
Declarações a serem feitas sobre seletividade ou hora de início
Mostrar estatísticas sobre os condutores de fase afetados e determinar a fase em que ocorreu o curto-circuito ou a falha de aterramento
Monitoramento dos tempos de disponibilidade garantidos

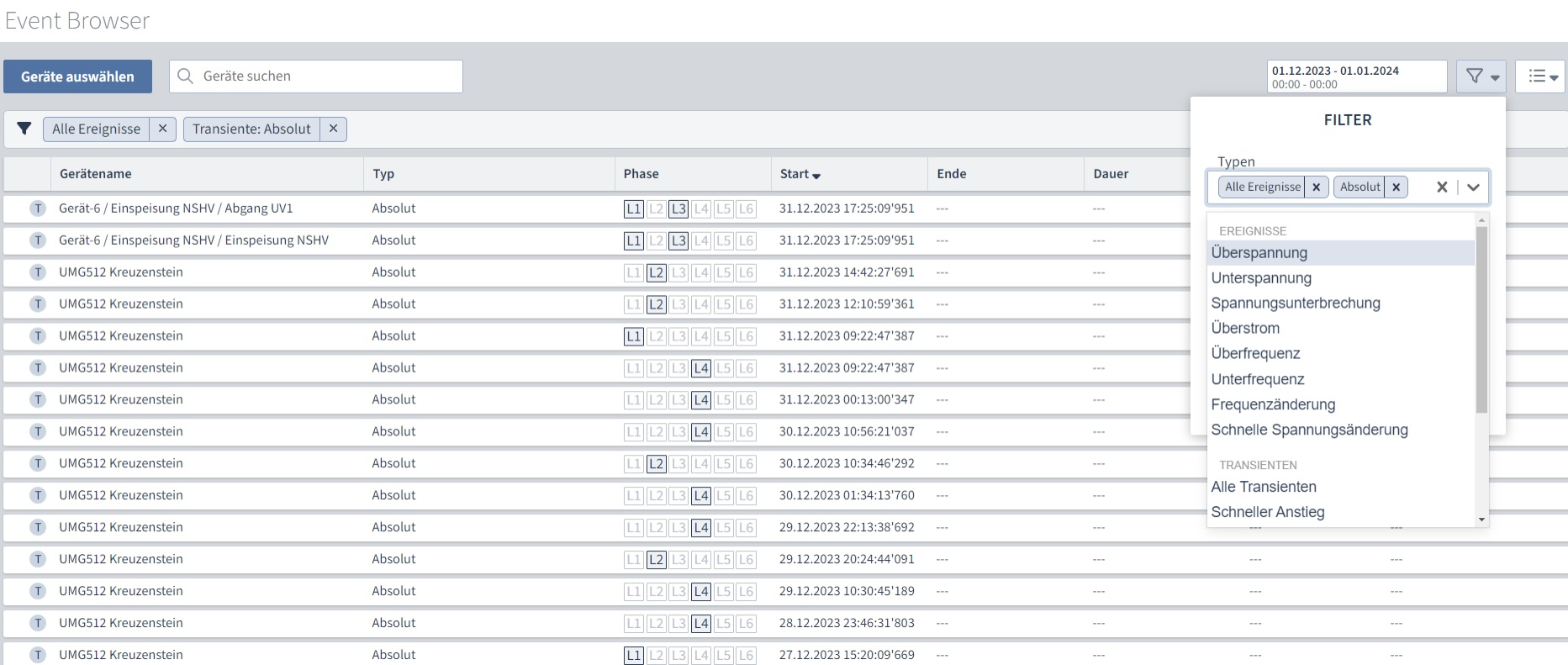

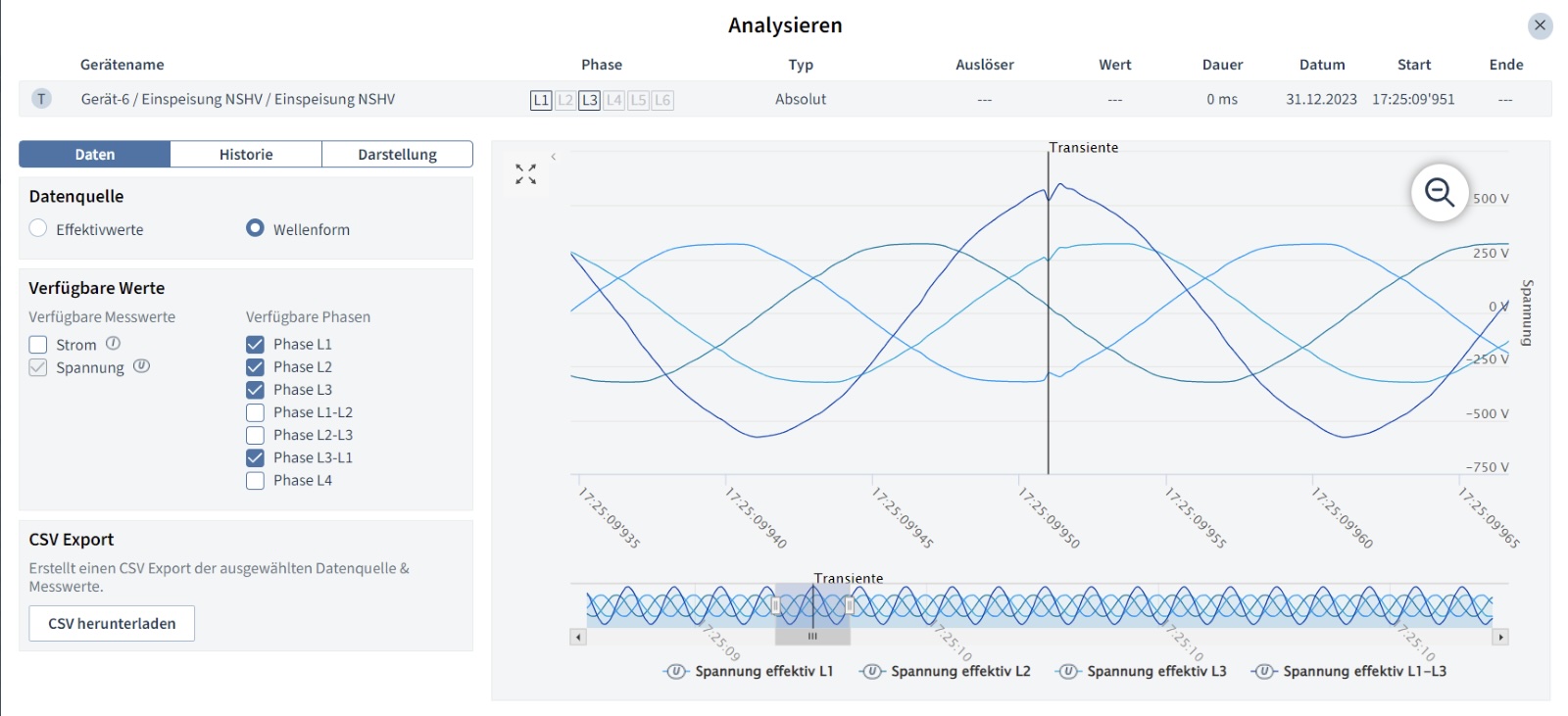

O navegador de eventos fornece uma visão geral abrangente dos eventos de tensão, corrente e frequência que ocorreram. A ilustração precisa dos processos, combinada com informações importantes e valores medidos, permite que o navegador de eventos forneça uma análise precisa de todos os eventos. Isso também fornece uma base ideal para monitorar os chamados sistemas coletores. Os sistemas coletores são sistemas que precisam alternar entre dois caminhos em um tempo muito curto, praticamente sem interrupção. O navegador de eventos em resumo:

Visão geral dos eventos de tensão, corrente e frequência
Avaliação gráfica de eventos e transientes
Reconhecimento e análise de relações temporais
Pesquisa de tipos de eventos ou pontos de medição com a função de pesquisa e filtro
Curva CBEMA/ITIC integrada (Computer Business Equipment Manufacturers Association)

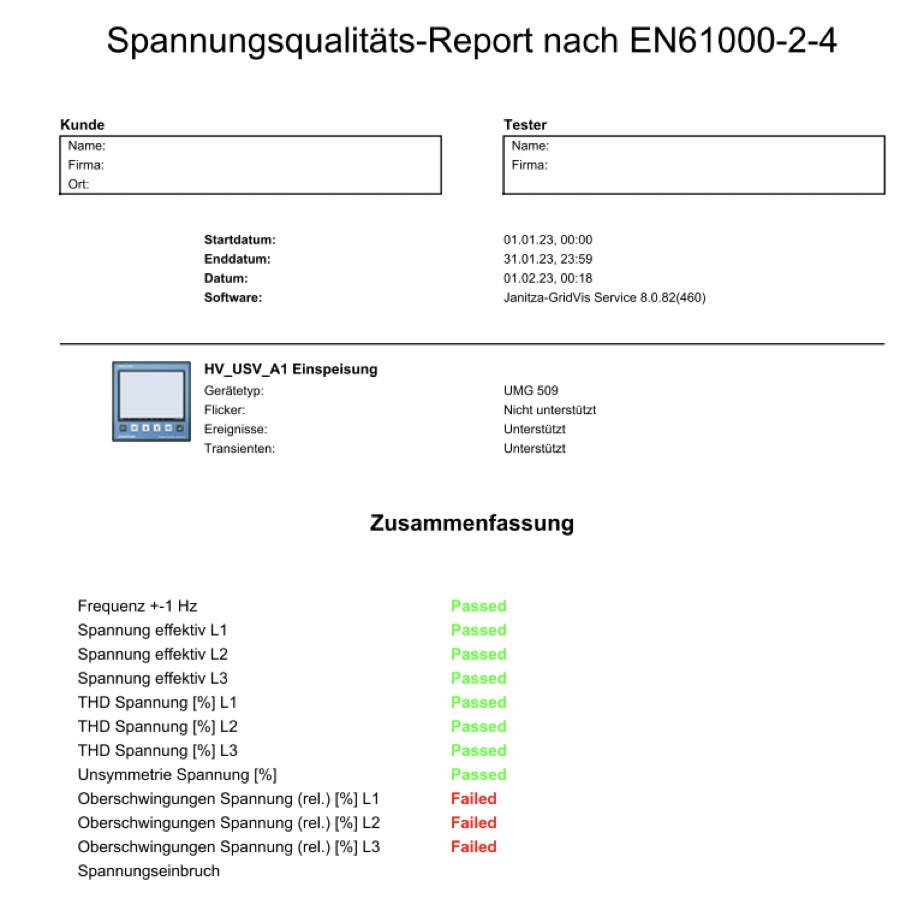

Relatórios de qualidade de energia

A qualidade da energia nos equipamentos auxiliares de alimentação não fornecidos pela concessionária de energia elétrica deve estar em conformidade com a Classe 2, de acordo com a norma EN 61000-2-4: 2002, enquanto a Classe 1 se aplica entre o UPS e as tomadas protegidas. A conformidade com os níveis de compatibilidade definidos na norma EN 61000-2-4 deve ser de 100%. O GridVis® gera relatórios automáticos que avaliam todos os níveis de compatibilidade da rede em conformidade com todas as normas relevantes e também descrevem a qualidade da tensão fornecida. Estes incluem, por exemplo, a distorção da tensão, harmônicos individuais, frequência e tensão.

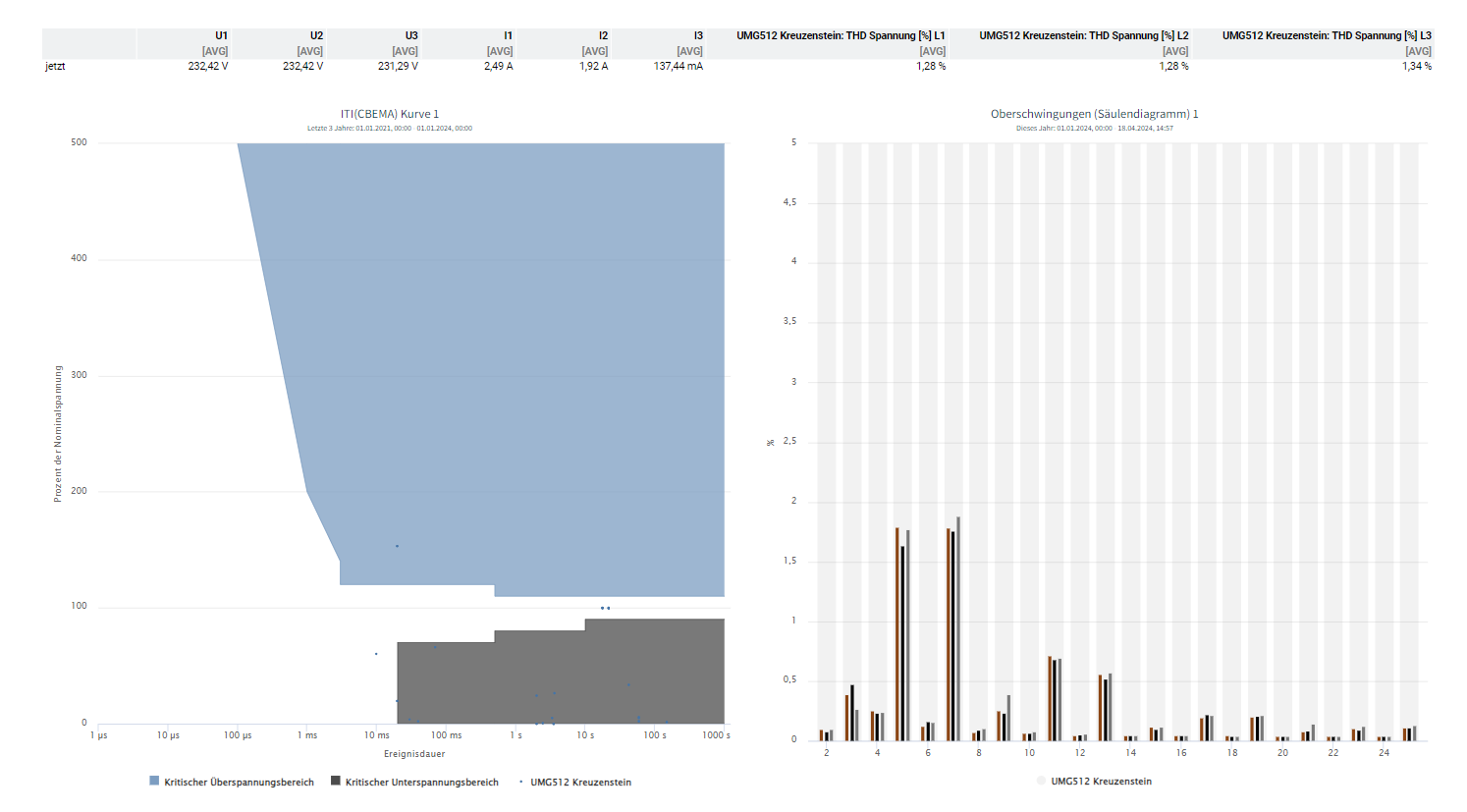

Objetos PQ

Quaisquer eventos e transientes que ocorreram podem ser convenientemente resumidos em seus painéis com os objetos Power Quality. Por exemplo, o objeto ITIC (CBEMA) pode ser usado para comparar eventos que ocorreram com os limites de tolerância estabelecidos na norma.

Redundâncias e correntes nominais

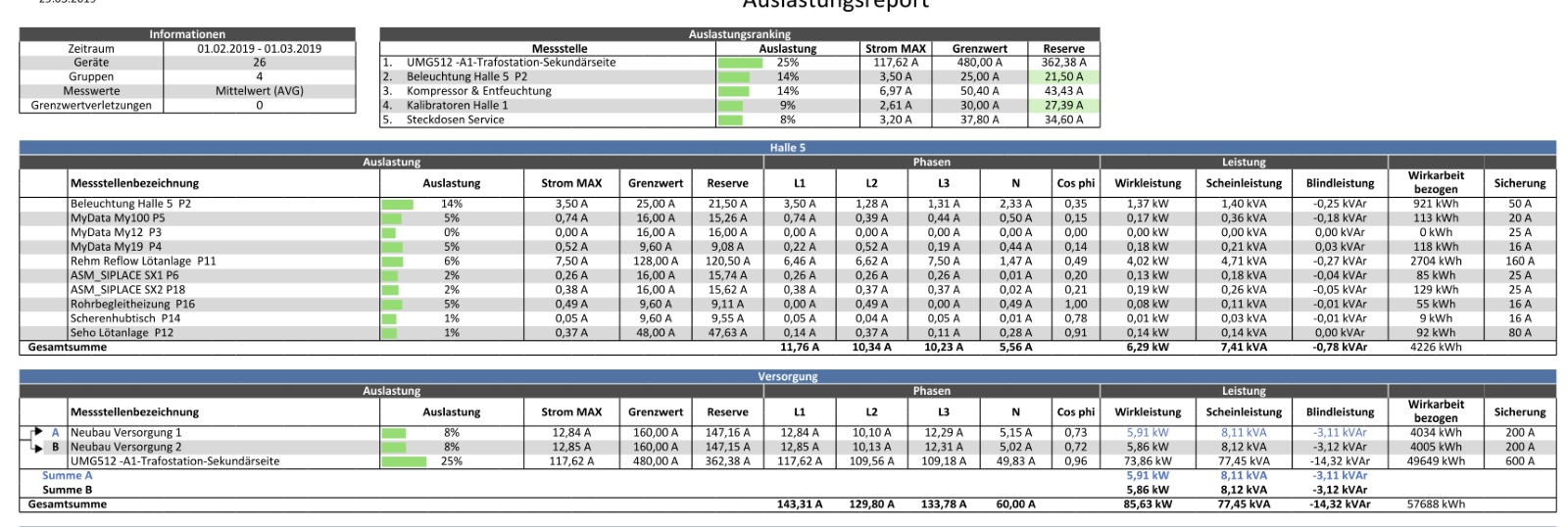

O relatório de utilização do GridVis® significa que as correntes nominais em todo o sistema de fornecimento de energia com distribuidores primários e secundários finais podem ser exibidas e avaliadas. O relatório mostra, em forma de tabela, a utilização de todos os pontos de medição selecionados, levando em consideração as salvaguardas e MIN/MAX.

O relatório de utilização em resumo:

Correntes dos condutores de fase e neutro em toda a alimentação de energia, desde a alimentação principal até os distribuidores secundários
Utilização de todos os pontos de medição selecionados em porcentagem e com valores absolutos
Violações de limites, utilização excessiva e reservas podem ser vistas rapidamente
Configuração livre de feeds relacionados
Exibição de pares redundantes e totais da sala
Seleção e configuração do período
Correntes, incluindo N, COSPHI, potência e energia em uma única visualização

Prevenção de incêndios e EMC

Além da transparência energética e da qualidade da energia, o monitoramento de corrente residual (RCM) também desempenha um papel importante e é um requisito nas normas para centros de dados.

A funcionalidade dos sistemas TN-S pode ser monitorada e registrada usando um sistema abrangente de monitoramento de corrente residual. Incêndios causados por falhas e defeitos de isolamento podem ser detectados e evitados antes que ocorram. As medições de isolamento como parte do reteste podem ser omitidas e o tempo de inatividade resultante pode ser reduzido consideravelmente. O GridVis® oferece muitas opções para analisar correntes residuais em detalhes.

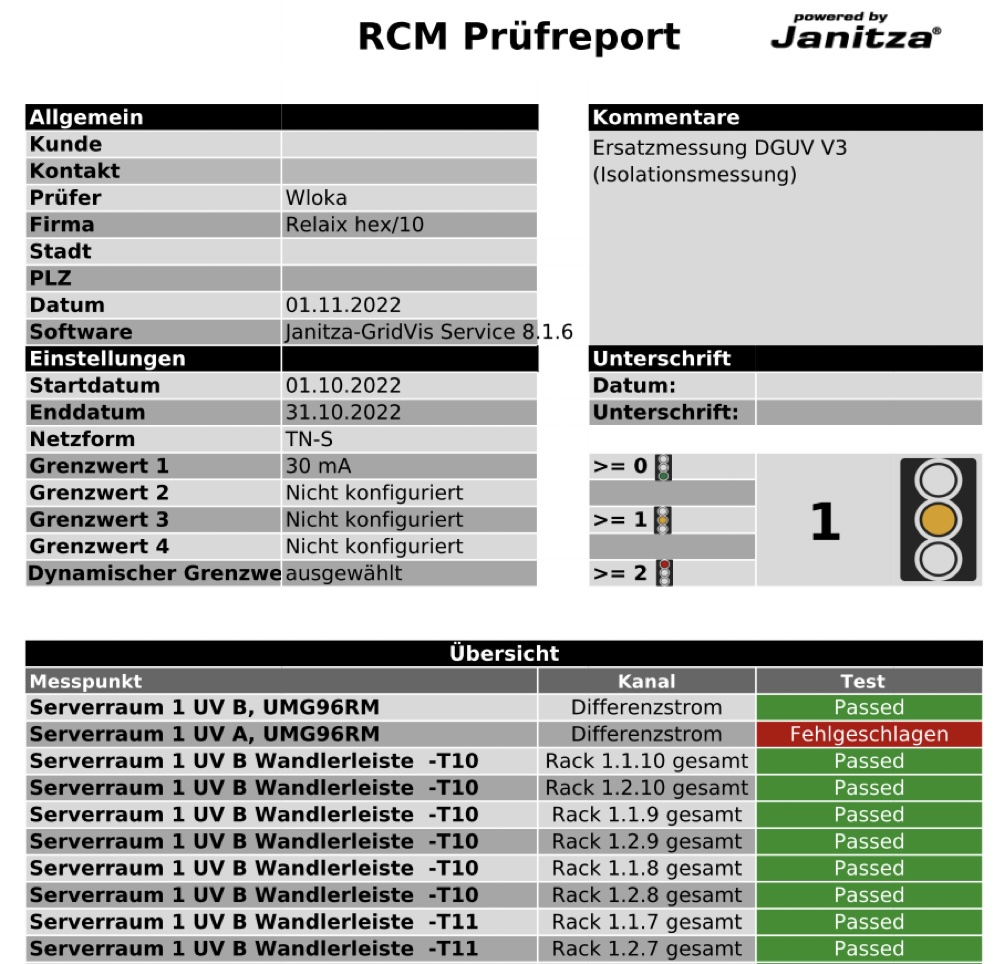

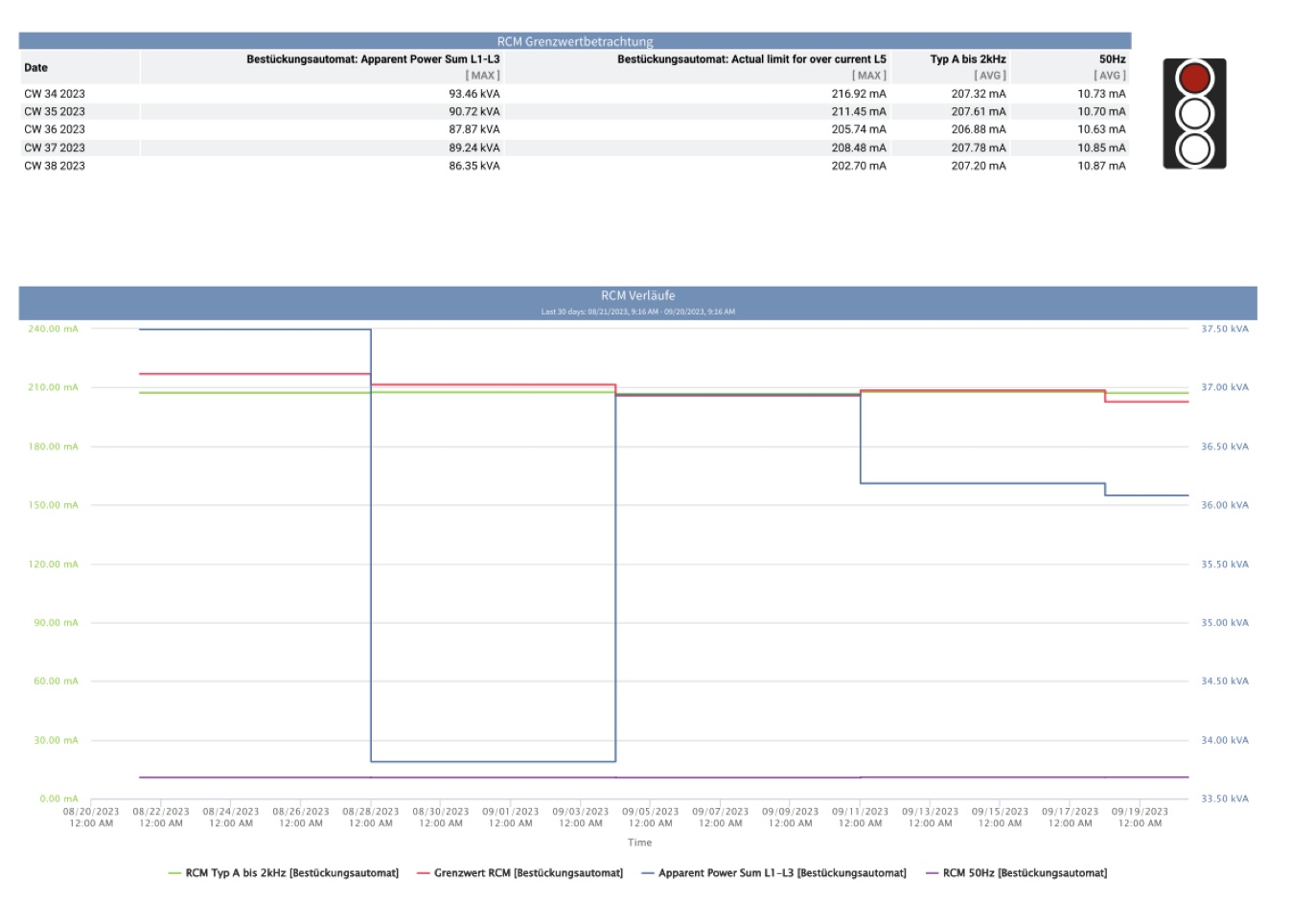

Relatório RCM

O relatório RCM fornece uma visão geral rápida sobre o estado da sua fonte de alimentação e correntes diferenciais. A codificação por cores clara permite que declarações rápidas sejam feitas. Além disso, o relatório é útil para satisfazer a necessidade de fornecer verificação. Juntamente com o relatório padrão, também é possível criar relatórios RCM personalizados, como aqueles com avaliações adicionais e cursos de frequências, tipos de correntes residuais e a energia associada a elas.

O relatório RCM em resumo:

Estatísticas significativas sobre excedências dos valores limite para correntes residuais e interrupções operacionais
Suporte para testes do sistema e a obrigação de fornecer verificação
Visão geral do estado com cores de sinalização para uma visão geral
Relatório de estado sobre as propriedades de isolamento do sistema de alimentação elétrica

Gerenciamento de centros de custo

Em data centers de colocalização, os centros de custo devem ser estabelecidos e seus valores de medição de energia devem ser fornecidos mensalmente. Com dispositivos de medição MID, como o UMG 96-PA-MID+ ou medidores diretos MID, os valores para racks individuais ou áreas de aluguel podem ser registrados, cobrados e atribuídos aos clientes por meio de centros de custo. O GridVis® fornece relatórios preparados ou exportações flexíveis de dados brutos para esse efeito.

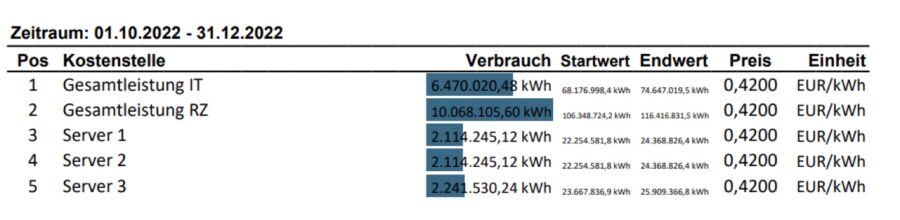

Centros de custo

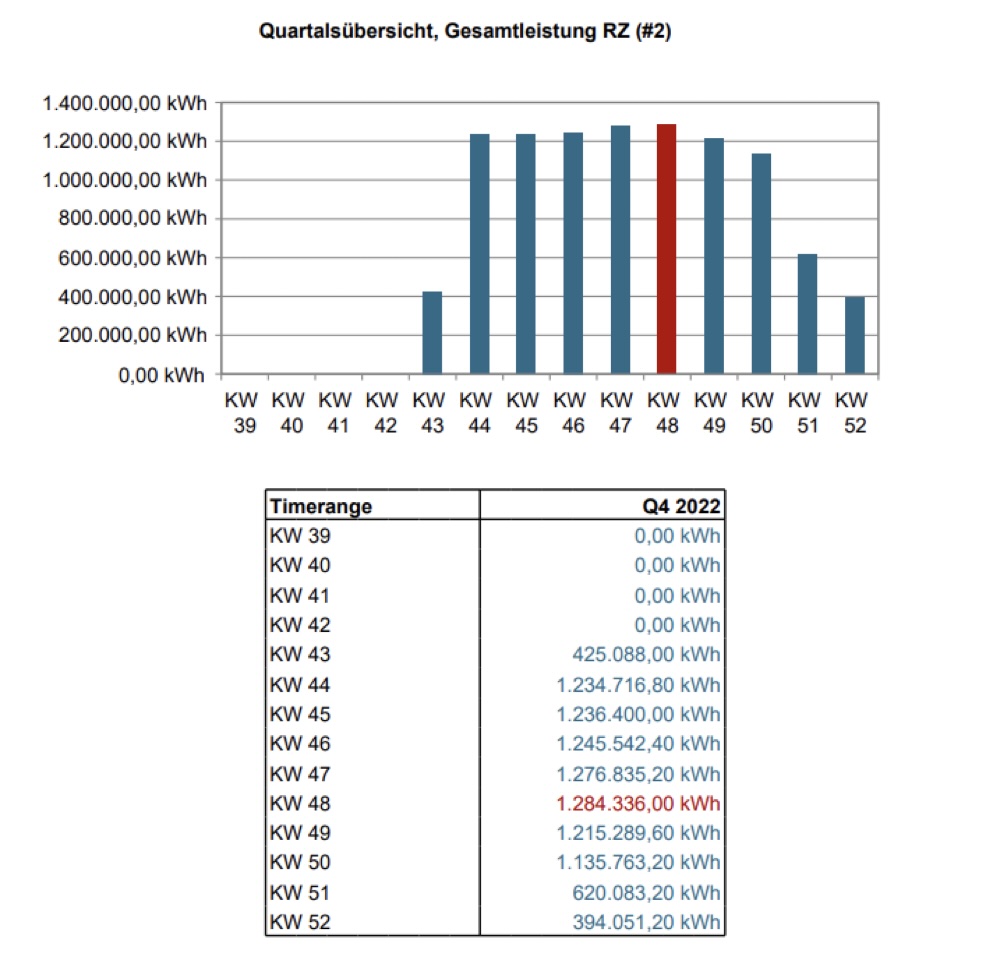

O GridVis® também pode ser usado para atribuir vários pontos de medição a um cliente e calcular totais por meio de dispositivos de medição virtuais. Também é possível gerar relatórios de energia abrangentes e exportações de dados, bem como uma conta de energia personalizada.

Criação profissional de contas de energia em resumo:

Contas de energia com tabela detalhada
Exibição opcional de colunas com nome de coluna
Campos de endereços, informações e rotulagem
Logotipo individual do cliente
Grupos de preços com informações adicionais
Saída da energia reativa extra
Custos fixos e relativos
Gráfico de barras para histórico e período de comparação
Tabelas adicionais para histórico e período de comparação
Marcadores de itens para violações de limite
Variável de energia como uma proporção de área
Arquivo XLS, XLSX ou PDF com valores de potência (AVG, MAX), valores de energia elétrica e valores de energia definidos pelo usuário (por exemplo, gás, água, óleo)
