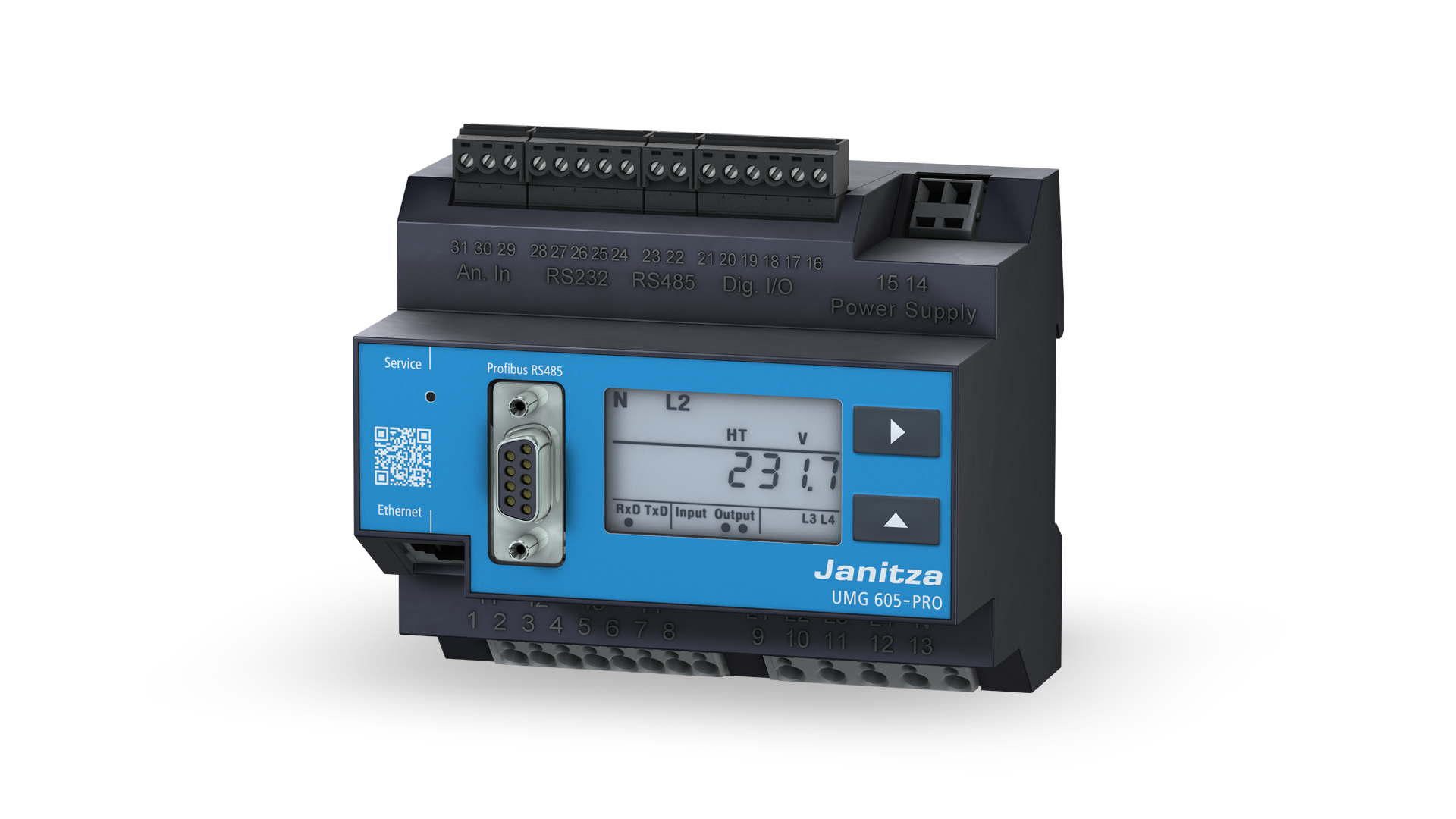

O UMG 605-PRO é um analisador de qualidade de energia em conformidade com a norma EN 50160 para trilho DIN. É utilizado para monitorar a qualidade da tensão de acordo com as normas comuns.

O analisador de qualidade de energia, em conformidade com a norma EN 50160, é particularmente adequado para montagem em trilho DIN. Ele é usado para monitorar a qualidade da energia de acordo com normas comuns, por exemplo, EN 6100024. O UMG 605-PRO é adequado para registrar flicker de curto e longo prazo, bem como para Profibus DP e Profibus DP V0. O UMG possui duas entradas e saídas digitais e uma entrada adicional para medição de temperatura.

As correntes harmônicas são causadas por equipamentos com características não lineares, como transformadores operados em saturação, lâmpadas economizadoras de energia, conversores de frequência e eletrônica de potência. Elas sobrecarregam a rede com correntes adicionais e podem afetar ou até mesmo destruir equipamentos. Essas distorções na rede podem ser detectadas e documentadas usando analisadores de qualidade de energia.

O sistema de gerenciamento de alarmes GridVis® monitora todos os parâmetros de medição obtidos pelos dispositivos de medição UMG. Inclui gerenciamento de escalonamento, função de registro e gerenciamento de usuários para notificações individuais por e-mail, janela pop-up no monitor, etc.

Além de monitorar os valores RMS, também é possível monitorar interrupções de curta duração e transientes, bem como a comunicação com os dispositivos de medição.

Uma parte importante da análise da rede é a geração de relatórios GridVis®. Ele fornece uma representação rápida e clara da qualidade da energia em períodos de tempo definidos. Os relatórios de qualidade da energia são baseados em normas internacionais (EN 50160, EN 61000-2-4, IEEE 519, etc.). Além dos relatórios de PQ, os relatórios de consumo de energia são de grande benefício para o usuário. A geração e o despacho podem ocorrer automaticamente com base em programações livremente definíveis.

Flicker é a impressão subjetiva de flutuações visualmente perceptíveis no brilho causadas por mudanças temporais na luminância ou distribuição espectral. Isso é causado por variações de tensão. Acima de um certo limite, os fenômenos de Flicker são perturbadores e podem ser prejudiciais à saúde. Mais detalhes são regulamentados na norma DIN EN 61000-4-15.

Muitos dispositivos de medição UMG têm sua própria memória com intervalos de registro típicos de até 2 anos. O registro é livremente configurável. Uma memória de 128 MB pode armazenar cerca de 5.000.000 de valores de memória, uma memória de 256 MB pode armazenar cerca de 10.000.000 de valores de memória.

A notificação por e-mail é uma ferramenta ideal para o gerenciamento de alarmes e escalonamento dos dispositivos de medição UMG e do software GridVis®. Isso permite que os destinatários sejam informados detalhadamente sobre um evento imediatamente.

• Monitoramento da qualidade da energia
• Gateway Ethernet para pontos de medição subordinados
• Análise de variáveis de perturbação elétrica para problemas de rede
• Gerador de relatórios para vários padrões de qualidade de energia
• Tarefas de controle, por exemplo, dependendo dos valores medidos ou limites atingidos
• Transdutor para sistema de gerenciamento de edifícios ou PLC
