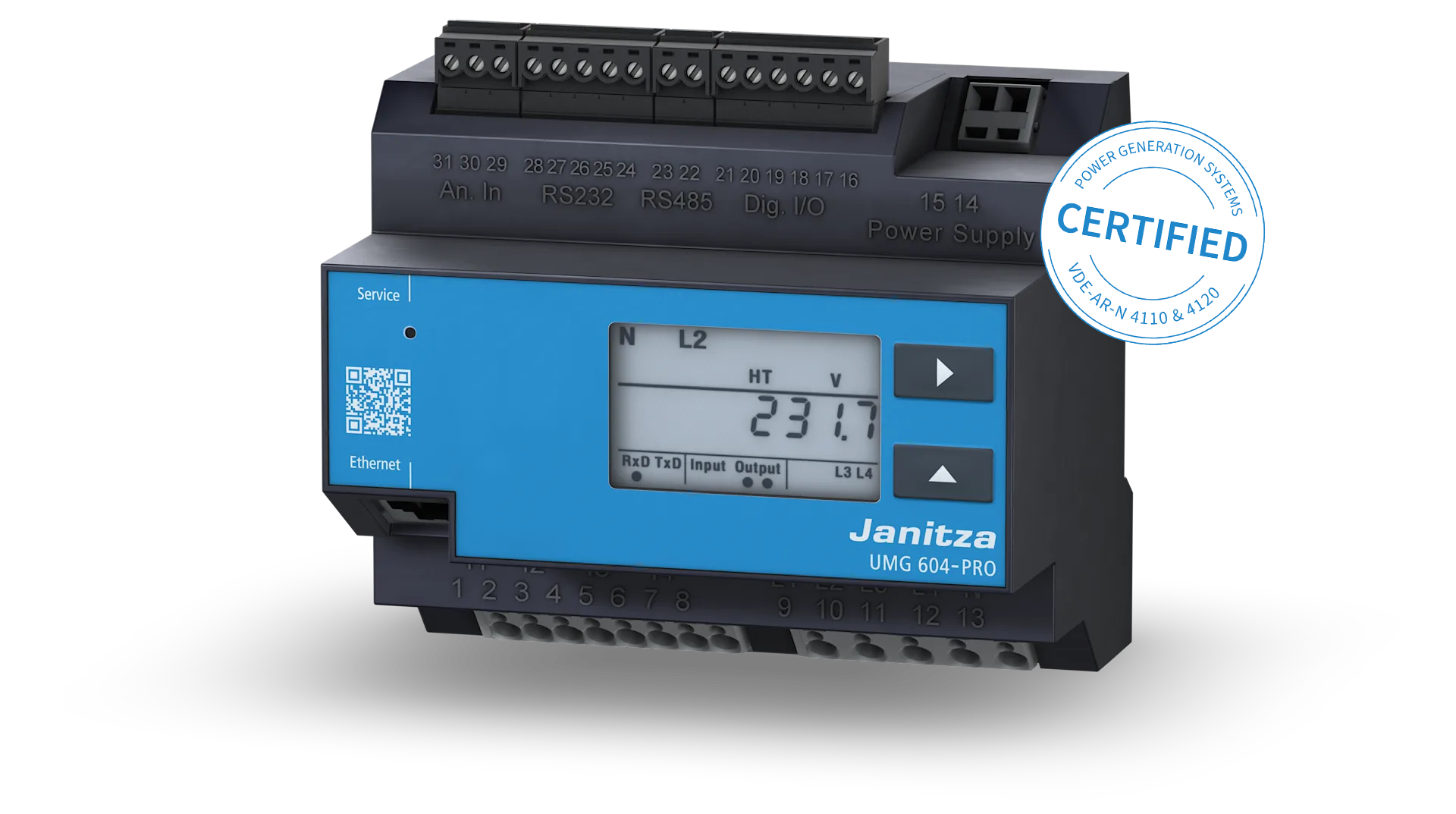

O analisador de energia UMG 604-PRO é muito mais do que apenas um dispositivo de medição multifuncional. Além disso, também é adequado como gravador de transientes, medidor (kWh, kvarh), para otimizar picos de carga, analisar harmônicos, PLC, monitorar o estado, registrar resultados e coletar dados. Possui duas entradas e saídas digitais, bem como uma entrada de medição de temperatura.

As correntes harmônicas são causadas por equipamentos com características não lineares, como transformadores operados em saturação, lâmpadas economizadoras de energia, conversores de frequência e eletrônica de potência. Elas sobrecarregam a rede com correntes adicionais e podem afetar ou até mesmo destruir equipamentos. Essas distorções na rede podem ser detectadas e documentadas usando analisadores de qualidade de energia.

O servidor web no dispositivo de medição fornece uma ampla gama de dados em um formato claramente estruturado. Os usuários não precisam instalar nenhum software em seus PCs, basta um navegador web padrão. Os usuários inserem o endereço IP do dispositivo de medição na janela URL do navegador e a página inicial do dispositivo de medição aparece na tela. Além da página inicial moderna, também estão disponíveis aplicativos para uma gama ampliada de funções.

A linguagem de programação gráfica Jasic® permite que os usuários adicionem suas próprias funções a um dispositivo de medição UMG. Até sete programas de usuário livremente definíveis podem ser executados em paralelo, por exemplo, monitoramento de processos ou mensagens quando valores limite definidos são atingidos. Além da programação gráfica, o usuário é livre para programar o código diretamente no JASIC.

Eventos são aumentos ou quedas de tensão de curta duração, sobrecorrentes ou interrupções de curta duração (por exemplo, devido a colisões de pássaros ou curtos-circuitos). Os dispositivos de medição UMG podem registrar e processar com confiabilidade eventos a partir de 20 ms e transientes a partir de 50 μs de duração. Isso permite que as causas das flutuações na qualidade da energia sejam identificadas e analisadas.

Os dispositivos Modbus RTU que estão conectados ao dispositivo mestre como escravos podem ser facilmente integrados em uma arquitetura Ethernet através do gateway Ethernet Modbus. Para dispositivos com um formato de arquivo idêntico e códigos de função correspondentes, isso é possível diretamente através da interface Modbus RTU.

Muitos dispositivos de medição UMG têm sua própria memória com intervalos de registro típicos de até 2 anos. O registro é livremente configurável. Uma memória de 128 MByte pode armazenar cerca de 5.000.000 de valores de memória, uma memória de 256 MByte pode armazenar cerca de 10.000.000 de valores de memória.

• Dispositivo mestre para sistemas de gerenciamento de energia (por exemplo, ISO 50001)
• Medição, monitoramento e controle de características elétricas em sistemas de distribuição de energia.
• Aquisição de dados de consumo
• Monitoramento da qualidade da energia (corrente harmônica, interrupções de curta duração, transientes, correntes de partida, …)
• Transdutor para sistema de gerenciamento de edifícios ou PLC
• Tarefas de controle, por exemplo, dependendo dos valores medidos ou limites atingidos
• Otimização de picos de carga
• Gateway Ethernet para pontos de medição subordinados
• Monitoramento remoto
